【专利】气控换向阀(专利号:201921357075.X)

专利号：201921357075.X
专利状态：有权
专利类型：[实用新型]
专利申请人：河北华春液压汽配有限公司
专利分类号：F15B13/02(20060101)

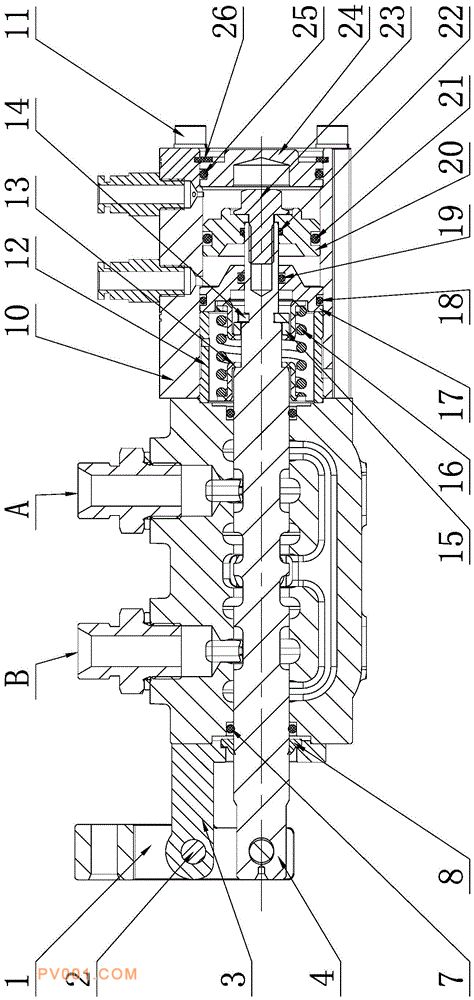

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型属于换向阀，特别是指一种气控换向阀。其气压换向机构中手柄杆架通过销轴与固定于阀体外表面的前端盖和阀芯一端连接，阀芯中部设于阀体内且两端延伸于阀体外，阀芯与阀体邻接部装配有密封构件，先导溢流阀设于阀体溢流孔内，阀体上设有与其内腔连通且通过阀芯控制启闭的开口；开设气口的气缸同轴固定于阀体另一端，复位弹簧套装于阀芯另一端外侧，与气缸及阀芯邻接处设有密封构件的气缸隔套设于气缸内且与阀芯导向配合，固定于阀芯另一端的气活塞外侧与末端封装有气缸盖的气缸内孔侧壁气密配合。本实用新型解决了现有技术中压力不稳定且安装困难等问题，具有压力稳定、制作及安装方便等优点。
