【专利】一种手动换向阀(专利号:201921197631.1)

专利号：201921197631.1
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江创越矿业科技有限公司
专利分类号：F15B13/02(20060101)

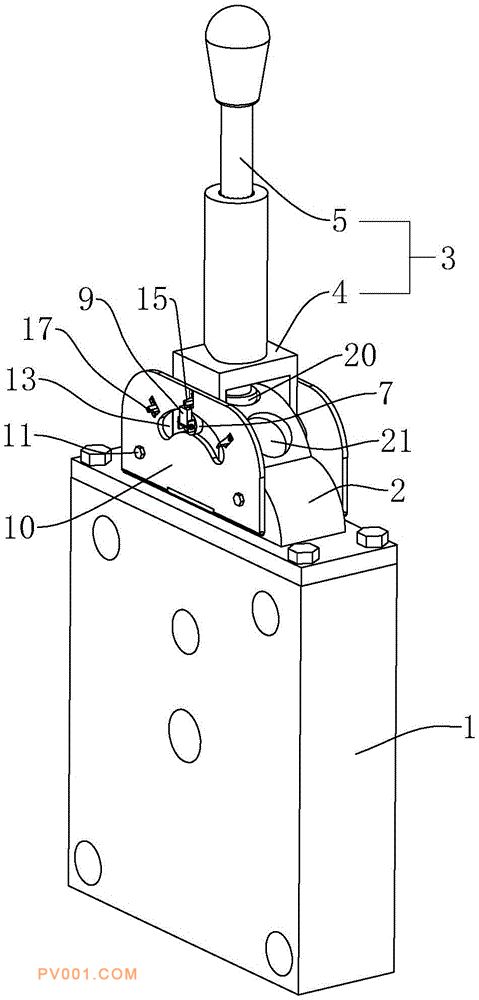

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及阀门的技术领域，公开了一种手动换向阀，其技术方案要点包括阀体、阀座和手柄，所述手柄包括与阀座转动连接的转动块以及设置在转动块上的拉杆，所述转动块相对的两侧均固定有定位块，所述定位块远离转动块的一侧连接有限位块；所述阀座相对的两侧均设有固定板，所述固定板上设有弧形的固定孔，两个所述定位块分别滑设在与其相邻的固定孔内，所述固定板上设有多组用于固定限位块的固定件，所述固定件包括与固定板滑动连接的插杆，所述限位块上设有供插杆伸入的插槽。本实用新型具有在手柄不慎被刮碰时不会进行错误动作、安全隐患小的效果。
