【专利】一种便于清洁的Y型过滤阀(专利号:201921369500.7)

专利号：201921369500.7
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江中昊阀门有限公司
专利分类号：B01D35/02(20060101)

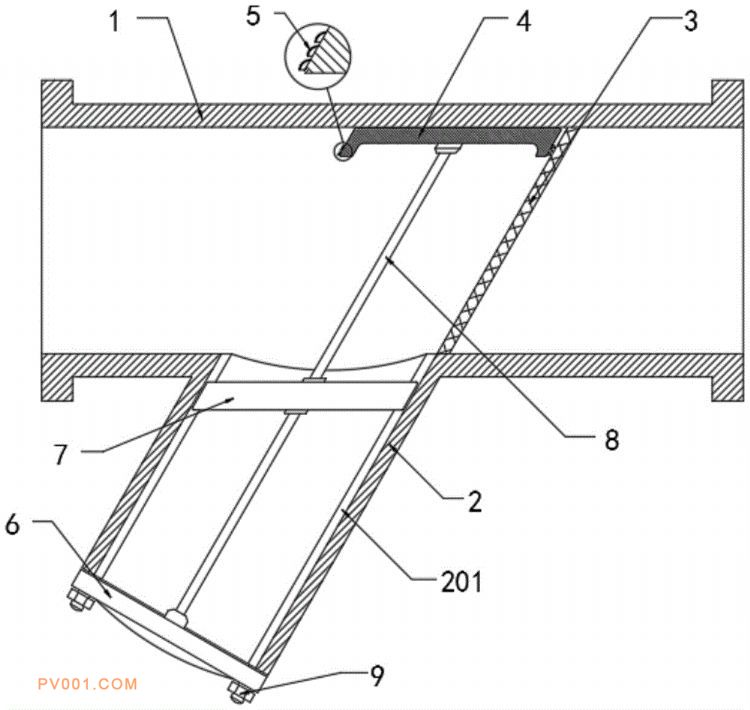

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种便于清洁的Y型过滤阀，包括主管、滤管和滤网，所述主管的底部中心位置处连通有滤管，且主管的内部嵌设有滤网，所述滤管远离主管的一端固定连接有端盖，且端盖的中间位置处焊接有中心轴，所述中心轴远离端盖的一端固定连接有清洁盘。本实用新型中，通过将端盖沿滤管的设置方向抽出，在中心轴联动过滤器内部限位杆和清洁盘向外的运功时，限位杆在滑槽中进行滑动，由于滑槽对限位杆的位置限制，从而使得清洁盘的运动方向受限制，当限位杆从滑槽中脱出时，清洁盘恰好进入滤管中，清洁盘在向下运动的过程中，外壁上固定连接的清洁环对滤管上的固体颗粒进行刮取，即完成清洁操作，以此实现对于过滤器的便捷清洁。
