【专利】节流阀侧法兰的专用夹具(专利号:201920162102.1)

专利号：201920162102.1
专利状态：有权
专利类型：[实用新型]
专利申请人：上海新莲泵阀有限公司
专利分类号：B23Q3/12(20060101)

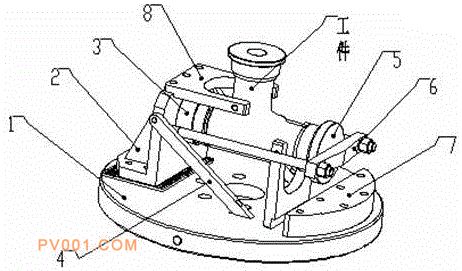

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及机械制造领域，具体是一种节流阀侧法兰的专用夹具；其特征是：包括底盘、支撑架、定位块、拉杆、压板、压紧块、配重和弓形夹；其中，支撑架竖直设立在底盘上，支撑架的侧面设有定位块，定位块的顶部设有弓形夹，定位块的对面设置压板，压板上设有压紧块、压板的旁侧设有配重，拉杆设置在支撑架的旁侧；通过支撑架、定位块、压板和压紧块的组合使节流阀被架设在底盘上并紧固，而弓形夹用于将节流阀的上部结构限位，配重块用于使载有节流阀的底盘重量分布均匀，拉杆确保支撑架被稳固地固定在底盘上。本专用夹具可以避免切削力对主轴产生共振现象并提高加工过程中夹具和料坯的稳定性。
