【专利】用于可调式全焊接球阀缩口加工设备的胎具固定装置(专利号:201920961765.X)

专利号：201920961765.X
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市华顺通阀门有限公司
专利分类号：B21D19/08(20060101)

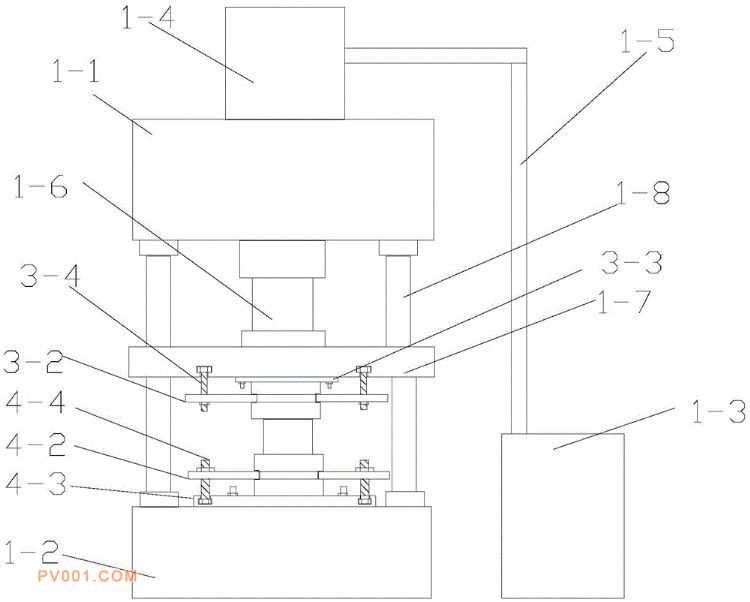

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及阀门制造领域，公开了一种用于可调式全焊接球阀缩口加工设备的胎具固定装置，该可调式全焊接球阀缩口加工设备，包括四柱液压机及缩口胎具；缩口胎具包括上缩口胎具和下缩口胎具所述胎具固定装置包括与所述固定中梁连接的上固定装置和与底座连接的下固定装置；上固定装置位置可调节式定位不同尺寸的上缩口胎具；下固定装置位置可调节式定位不同尺寸的下缩口胎具。胎具本体外壁中部沿周向设有一道与胎具固定装置卡合的定位环槽；胎具本体的一径向端面周向均布有若干螺纹连接孔；胎具固定装置包括连接板；连接板通过所述螺纹连接孔与缩口胎具连接。本实用新型的胎具固定装置能够适应不同尺寸缩口球阀的缩口加工，互换性好。
