【专利】一种带自锁功能的高压数字比例换向阀(专利号:201920405650.2)

专利号：201920405650.2
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州鑫高科技有限公司
专利分类号：F15B13/02(20060101)

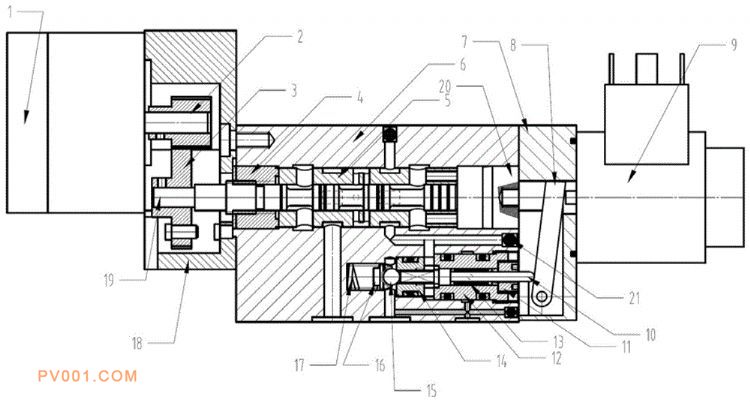

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种带自锁功能的高压数字比例换向阀，包括电机、传动小齿轮、传动大齿轮、螺纹铜套、阀套、阀体、后盖、杠杆、电磁铁、推杆、铜塞、密封螺套、锡青铜套、密封垫片、密封陶瓷球、球座、弹簧、齿轮箱、主阀芯、尼龙塞、球涨螺堵；阀套与阀体匹配形成密封；后盖中间挖空，连接主阀体和电磁铁；电磁铁通过杠杆顶住下部球阀推杆；一头抵住杠杆，一头抵住陶瓷密封球；铜塞、密封螺套、密封垫片、密封陶瓷球、球座、弹簧等组成阀体最下端的截止阀；电机通过齿轮箱带动主阀芯实现主阀的换向和节流功能的功能；本实用新型数字换向阀具有结构微型化、可在超高压下使用、组合功能强、可实现换向和节流机能，并且具备自锁定的特点。
