【专利】一种控制阀及凸轮调相器油路系统(专利号:201921303317.7)

专利号：201921303317.7
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳富临精工机械股份有限公司
专利分类号：F01L1/344(20060101)

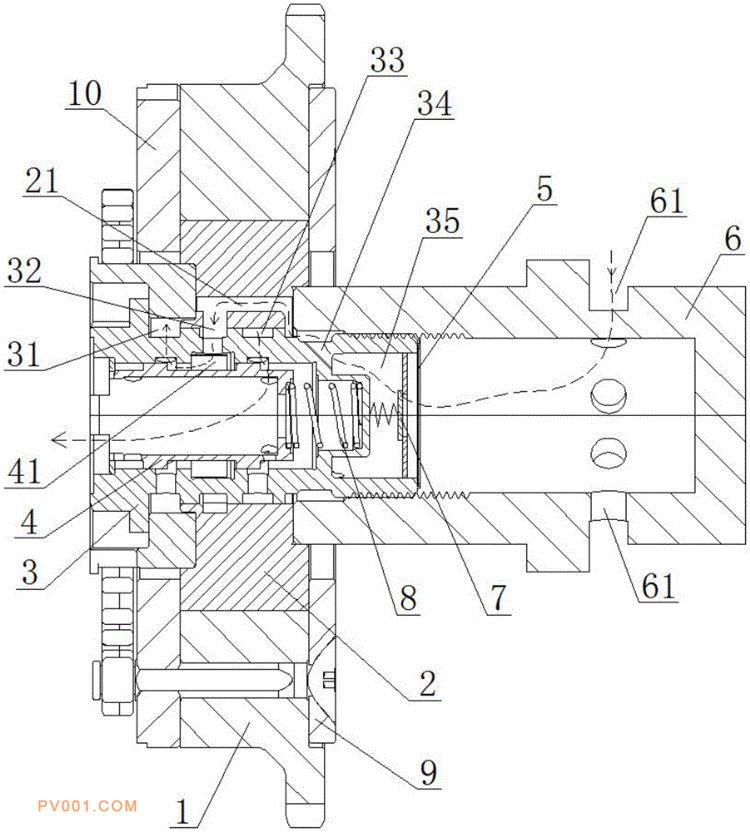

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型提供一种控制阀及凸轮调相器油路系统，所述的控制阀包括阀壳和活塞，活塞与阀壳之间形成轴向滑动配合结构，阀壳上设置引流通道、且阀壳入口端形成引流腔，引流通道的一端与阀壳圆周外侧连通、另一端与引流腔连通。所述的凸轮调相器油路系统包括转子、凸轮轴以及如上所述的控制阀，通过活塞相对于阀壳滑动，可以使其中的进油口、引流通道、介质引导通道、输入接口、导流油道依次连通而形成进油流道，而导流油道与第一工作接口连通或者与第二工作接口连通。本实用新型可取消传统凸轮调相器油路系统中的压力油导向件，降低了凸轮调相器油路系统的更换维修成本和质量风险，具有简化油路系统总体结构、降低成本等突出优点。
