【专利】用于插入式全焊接球阀缩口加工设备的胎具固定装置(专利号:201920976312.4)

专利号：201920976312.4
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市华顺通阀门有限公司
专利分类号：B21D41/04(20060101)

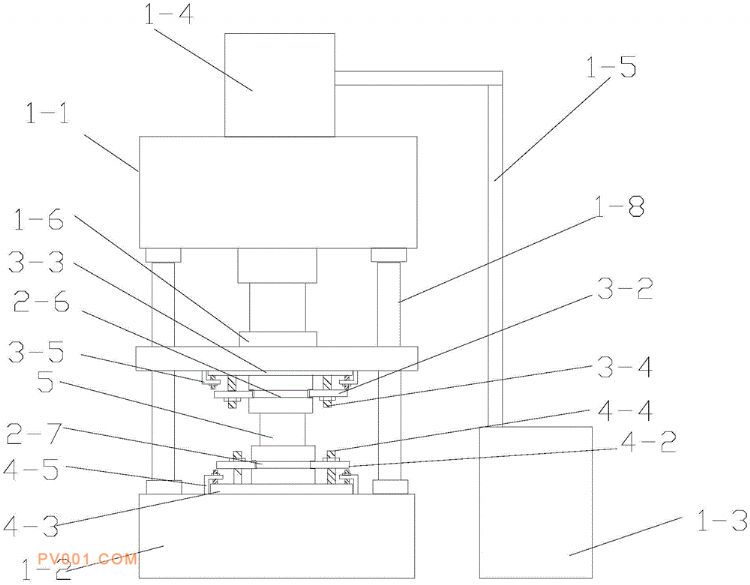

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及阀门制造领域，公开了一种用于插入式全焊接球阀缩口加工设备的胎具固定装置，该插入式全焊接球阀缩口加工设备包括四柱液压机及缩口胎具；该四柱液压机包括上横梁、底座及固定中梁；所述胎具固定装置包括与所述固定中梁连接的上固定装置和与底座连接的下固定装置；所述上固定装置位置和下固定装置位置可插入的与四柱液压机进行连接。所述上、下固定装置包括连接板；所述连接板与缩口胎具连接；所述缩口胎具四周设有若干与所述定位环槽卡合的定位结构；所述定位结构包括定位板，定位板与连接板螺纹连接。能够方便的与四柱液压机进行装卸，并且该胎具固定装置适应不同尺寸的球阀阀体的加工，互换性好。
