【专利】一种空压机阀板组件(专利号:201920928636.0)

专利号：201920928636.0
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州钦奎机械有限公司
专利分类号：F04B39/10(20060101)

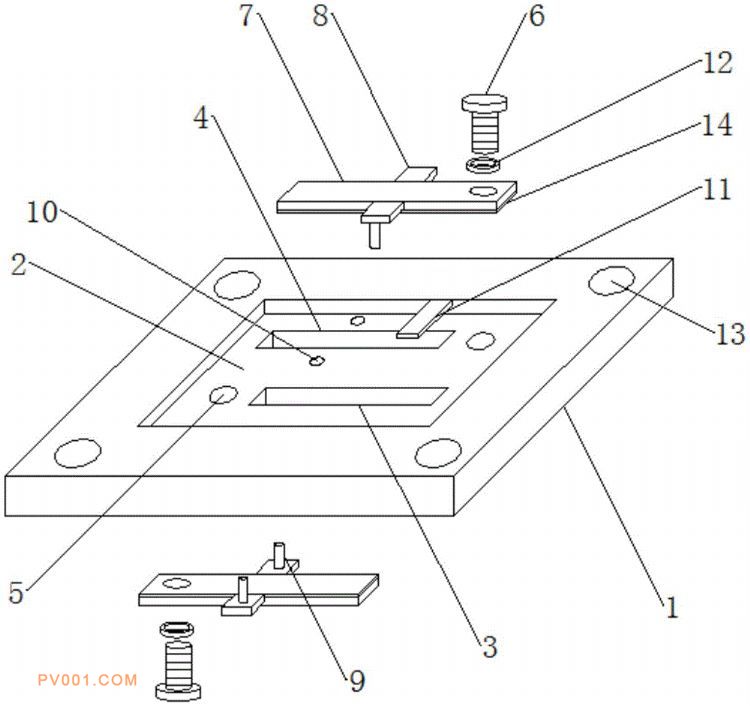

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种空压机阀板组件，属于空压机技术领域，一种空压机阀板组件，包括阀板，阀板上下两端均开凿有安装槽，阀板上还开凿有进气孔和出气孔，且进气孔和出气孔均位于安装槽内，进气孔和出气孔上均设有螺栓和阀片，且一对阀片分别位于阀板上下两侧，阀板和阀片上分别开凿有与螺栓相匹配的螺纹孔和通孔，且螺纹孔与通孔位于同一中轴线上，阀片前后两端均固定连接有延伸板，延伸板靠近阀板一端固定连接有限位杆，阀板上开凿有与限位杆相匹配的限位孔，限位杆包括加强芯和软质硅胶套，且软质硅胶套包裹在加强芯外端，可以实现不仅可以对阀片进行限位保护，还可以在提高密封性的同时减少振动所产生的噪音。
