【专利】用于地下连续墙端头空间封填的柔性液态囊的底阀(专利号:201921418286.X)

专利号：201921418286.X
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳中科研人工智能大数据有限公司
专利分类号：F16K1/00(20060101)

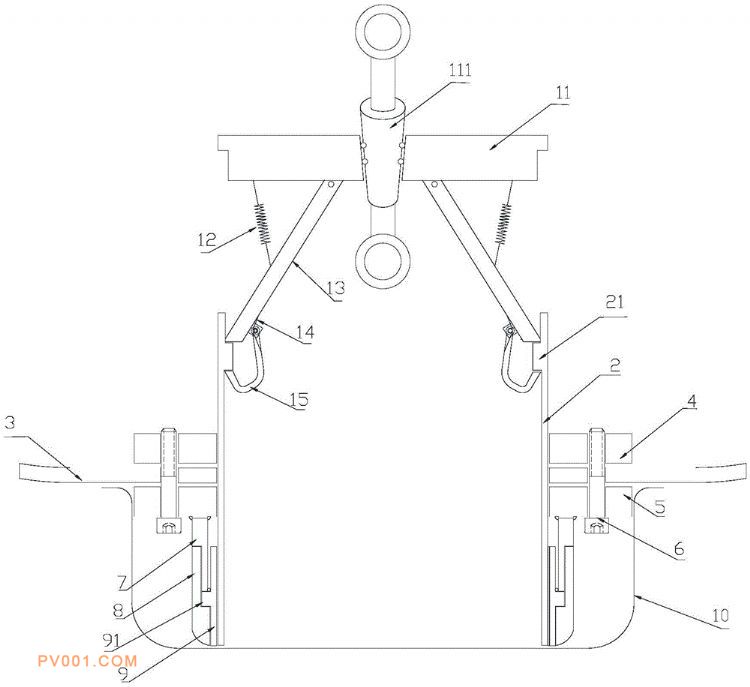

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种用于地下连续墙端头空间封填的柔性液态囊的底阀，包括阀体和接管，接管固定于柔性液态囊的嚢底，接管位于囊体内的第一端设有第一凸台；阀体包括阀体端盖和设置在阀体端盖下方的多组拉簧、支腿、涨簧和挂钩，阀体端盖的侧面沿周向设有与第一凸台卡合的第二凸台，支腿的上端与阀体端盖连接，支腿与阀体端盖的下表面具有夹角，拉簧的第一端与阀体端盖连接，拉簧与阀体端盖的连接点位于支腿与阀体端盖连接点的外侧，拉簧的第二端与支腿的中部连接，支腿通过涨簧连接有挂钩。阀体端盖的第二凸台与第一凸台卡合时，底阀处于关闭状态；支腿的下端与第一凸台卡接时，底阀处于打开状态，此时，挂钩钩住第一凸台，将囊体内的水排净。
