【专利】一种用于离合器控制的插装式比例电磁阀(专利号:202010047874.8)

专利号：202010047874.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：北京理工大学
专利分类号：F16K1/14(20060101)

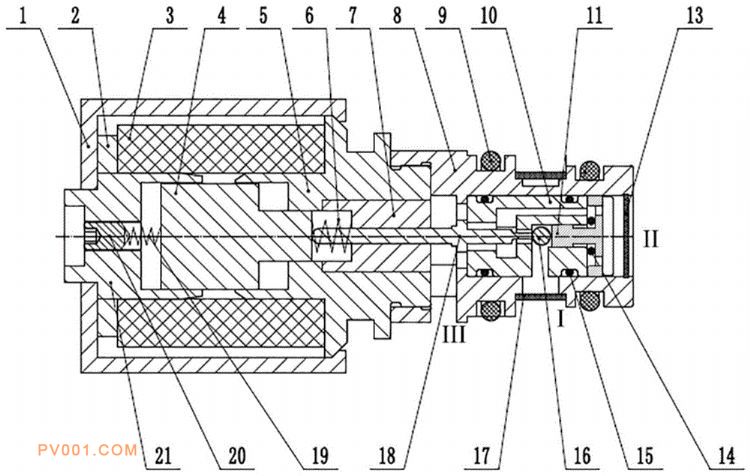

专利摘要：公开（公告）日:2020-05-05摘要:本发明涉及一种用于离合器控制的插装式比例电磁阀，属于自动变速器离合器控制技术领域，解决现有比例电磁阀的液压部分制造过程复杂、成本高的问题。电磁阀包括电磁铁组件、阀芯组件和阀体组件。当电磁阀通电球阀打开时，油液从供油口进入，一部分油液从输出油口流出进入工作腔行程控制油压，另一部分从泄油口流回油箱。当电磁阀达到最大工作电流时，挡板将泄油口关闭，只有供油口与输出油口形成通路。本发明的插装式比例电磁阀的结构简单、易于加工和装配，减少了阀体的油液泄露，可靠性高。
