【专利】一种用于安全阀在线压力整定的支架(专利号:202010039743.5)

专利号：202010039743.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：阳江核电有限公司
专利分类号：中国广核集团有限公司

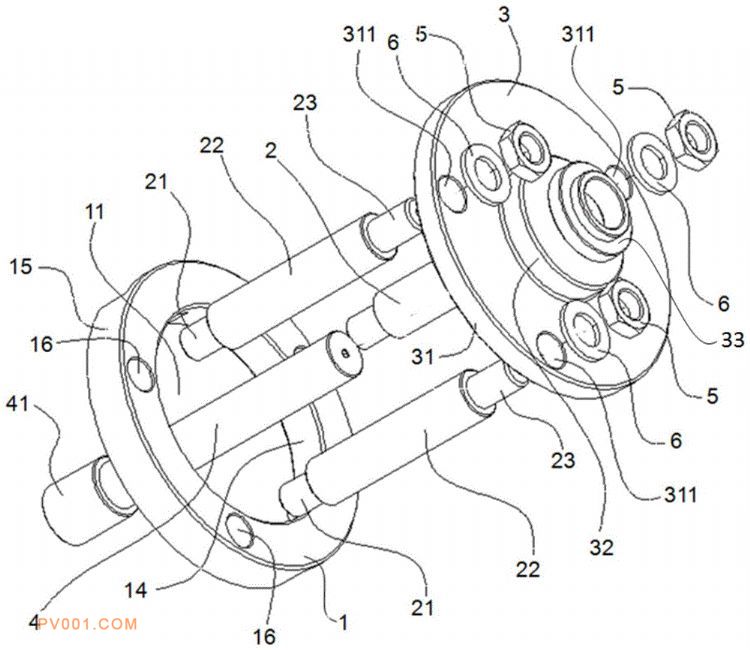

专利摘要：公开（公告）日:2020-05-05摘要:一种用于安全阀在线压力整定的支架，包括底座、支撑杆、支撑平台和连杆；该底座用于固定在该安全阀顶部的调节盘上；该支撑杆的上、下两端分别连接该支撑平台和该底座；该支撑平台与该底座平行，用于支撑在线检测工具的力值传感器；该连杆的下端自该底座的中央穿出并用于与该安全阀的阀杆连接、上端自该支撑平台的中央穿出并用于与该在线检测工具的电动油缸对接。如此，该支架可以将Bopp?安全阀与本领域通用的在线检测工具完美的对接。保证对阀杆的外力加载平稳，使得力?压力?位移曲线平滑，易于准确判断拐点；支架整体结构简洁易于安装，质量相对较轻，有利于操作者作业；可用常用的在线检测工具取代MSPTD仪器，利于在线压力整定工具管理工作的通用化。
