【专利】一种活塞式止回阀(专利号:201811267553.8)

专利号：201811267553.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：南充市大禹水务科技有限责任公司
专利分类号：F16K15/02(20060101)

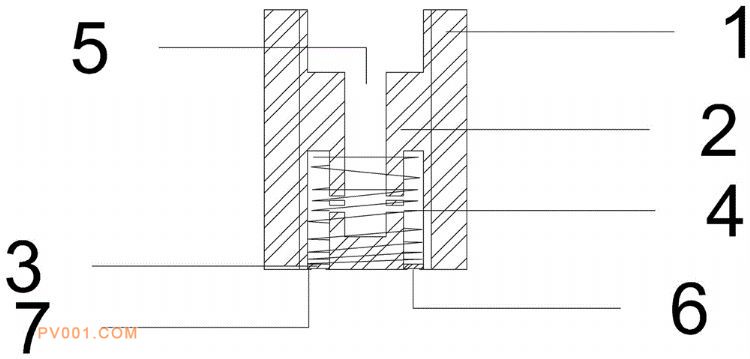

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供一种活塞式止回阀，包括阀体（1）、阀芯（2）、阀瓣（3）和弹簧（4），阀体为圆筒形，其圆筒形腔体内螺纹或焊接有阀芯，阀芯为圆柱体，其内设有倒凸形凹槽，中下部设有圆环形凹槽，形成的圆环形腔体通过开设的缺口与倒凸形腔体连通，阀芯下部还安装有圆环形固定板（7），固定板中间开有圆环形缺口，阀瓣为圆环形挡板，镶嵌在阀芯圆环腔体内，其下抵在圆环形固定板上，其上安装有圆环形弹簧，阀芯与阀瓣、弹簧间设有间隙。本发明能有效减小止回阀内部部件的摩擦，延长止回阀的使用寿命。
