【专利】调节阀(专利号:201811271577.0)

专利号：201811271577.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：伊利诺斯工具制品有限公司
专利分类号：F16K5/06(20060101)

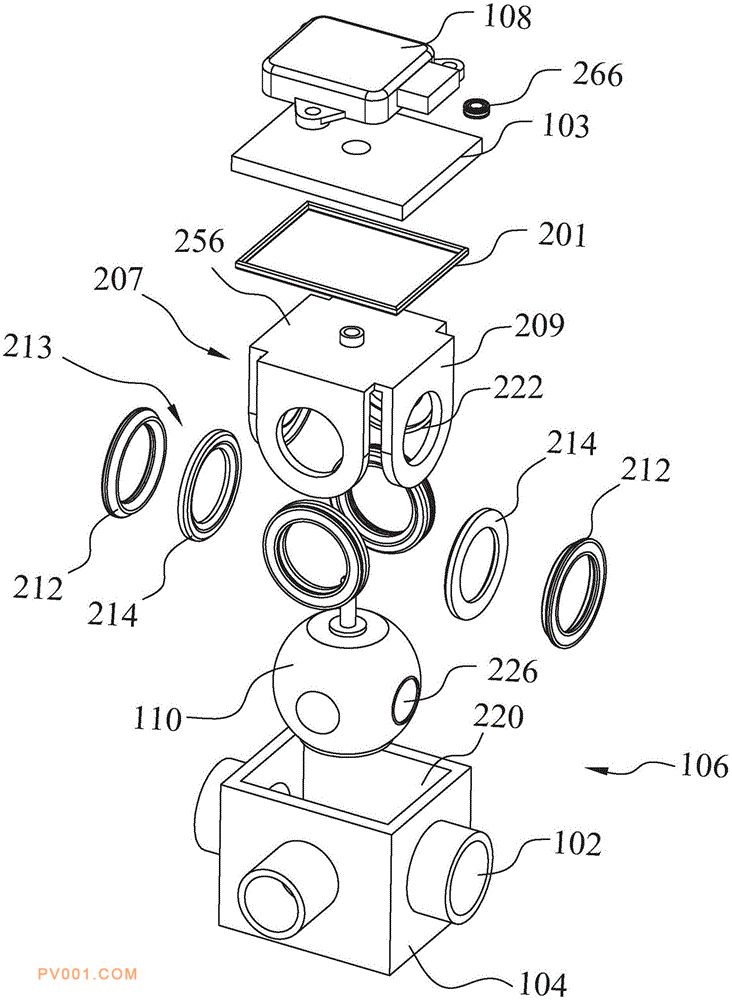

专利摘要：公开（公告）日:2020-05-05摘要:一种调节阀，包括壳体、阀体、数个密封装置和支撑装置，所述壳体具有容腔，用于容纳阀体、数个密封装置和支撑装置。数个密封装置设置在壳体与阀体之间，用于将壳体上的管口与流体通道密封地连通。支撑装置上设置有密封圈容纳部，用于部分容纳密封装置，并将数个密封装置支撑在壳体与阀体之间。本申请所采用的支撑装置使得调节阀具有较高的集成度，解决了由于密封零件数量较多而导致的摩擦力大，从而引起调节阀的密封性能下降，降温调节功能受到影响。另外，本申请的调节阀简化了其零件结构和装配步骤，有利于大批量的自动化装配，从而降低了生产成本。
