【专利】一种电磁阀动作时间测试方法(专利号:202010009573.6)

专利号：202010009573.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：温州立晨汽车零部件有限公司
专利分类号：G01R31/00(20060101)

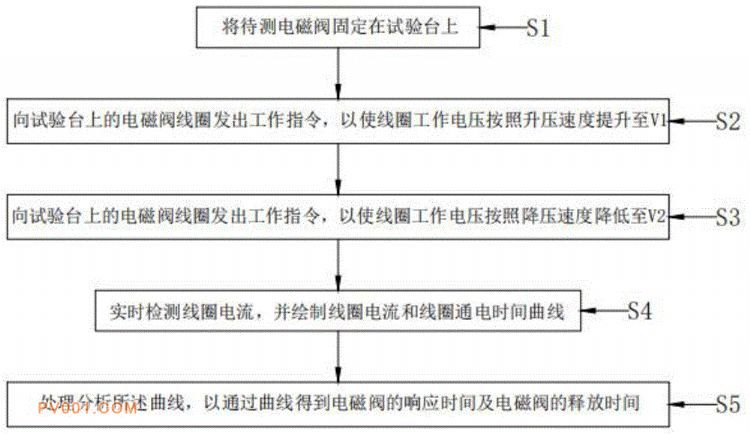

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种电磁阀动作时间测试方法，属于电磁阀技术领域，包括以下步骤：S1、将待测电磁阀固定在试验台上；S2、向试验台上的电磁阀线圈发出工作指令，以使线圈工作电压按照升压速度提升至V1；S3、向试验台上的电磁阀线圈发出工作指令，以使线圈工作电压按照降压速度降低至V2；S4、实时检测线圈电流，并绘制线圈电流和线圈通电时间曲线；S5、处理分析所述曲线，以通过曲线得到电磁阀的响应时间及电磁阀的释放时间，通过采集电磁阀控制线圈的电流与时间信号曲线，根据曲线的波动情况，间接得到电磁阀的响应时间，简单易操作，测试精度高。
