【专利】一种燃气热水器用控制阀及燃气热水器(专利号:201811261571.5)

专利号：201811261571.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：宁波方太厨具有限公司
专利分类号：F16K11/07(20060101)

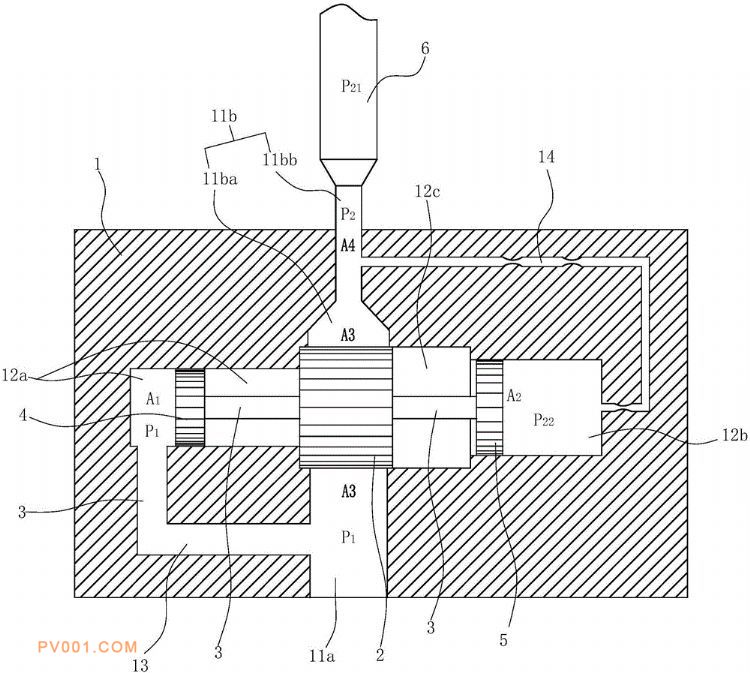

专利摘要：公开（公告）日:2020-05-05摘要:本发明涉及一种燃气热水器用控制阀及燃气热水器，包括阀体和阀芯，所述阀体内设有贯通所述阀体的水流通道，所述阀芯将所述水流通道分隔为位于上游的进水通道和位于下游的出水通道；其特征在于所述阀体内还设有与所述水流通道交叉连通的阀腔；所述阀腔包括左腔、右腔和连接在左腔和右腔之间的中间腔；所述阀芯限位在所述中间腔内并能在所述中间腔内往复移动从而打开或关闭所述水流通道；所述左腔对向所述阀芯的截面积小于所述右腔对向所述阀芯的截面积；所述阀体内还设有连通所述左腔和所述进水通道的第一旁路以及连通所述右腔和所述出水通道的第二旁路。
