【专利】多路流体管道交替启闭阀(专利号:201811267115.1)

专利号：201811267115.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：南充市大禹水务科技有限责任公司
专利分类号：F16K1/00(20060101)

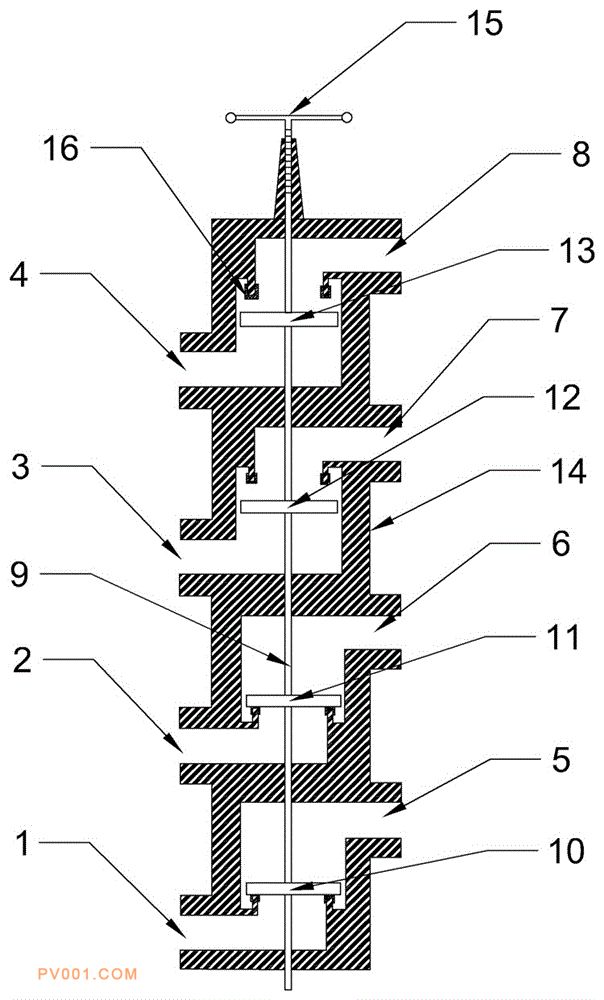

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种多路流体管道交替启闭阀，其特征在于：数个阀体设于同一垂直面或平面上，单个或数个同开的阀腔内的闸口凸设于阀腔上部或左部，单个或数个同闭的阀体上的阀闸口凸设于阀腔下部或右部，闸口凸上套接有防摩擦保护套或保护块，阀瓣中间固定连接于阀杆上，且各阀瓣居于阀腔中部，阀杆穿过各阀体中部，其上部设有螺纹并与最上或左部的阀体上固定连接的螺母座套接，阀杆顶端固定连接有把手或动力，阀瓣与阀体腔壁间设有间隙作液体流道，阀体与阀杆相触部位设有密封圈。本发明结构简单，故障率少，操作简便，节约能源和制作材料，生产成本较低，一次操作可完成数个输送管通道交替启闭。
