【专利】核电站气动隔膜阀隔膜实验装置(专利号:201911002258.4)

专利号：201911002258.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：阳江核电有限公司
专利分类号：中国广核集团有限公司

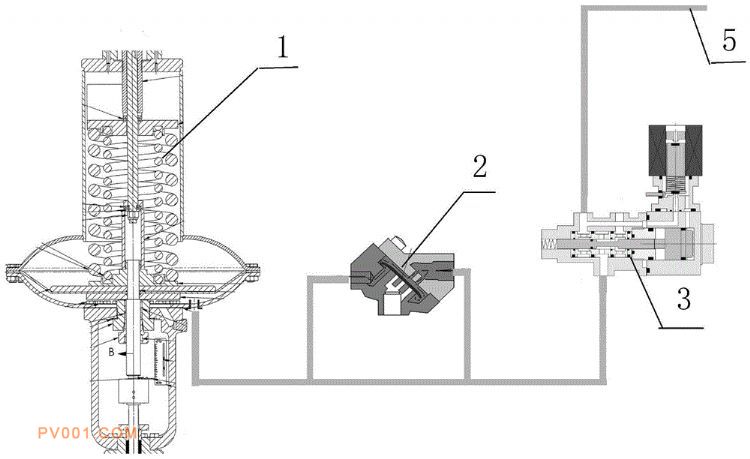

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种核电站气动隔膜阀隔膜实验装置，涉及一种核电站中的隔膜试验装置。它包括用于作为隔膜动作的骨架和实际执行器的电气控制单元，和用于控制气动隔膜阀的工作状态的电路控制单元；电气控制单元包括三通阀、实验用气动头(1)、快速释放阀(2)和电磁阀(3)，所述三通阀上的第一个端口通过减压阀过滤器与气源(5)的输出端连接，三通阀的第二个端口通过电磁阀(3)与实验用气动头(1)的出气端连接，所述三通阀的第三个端口通过流量放大器(4)与实验用气动头(1)的进气端连接。本发明不仅能全自动的对核电站的气动隔膜阀进行现场实验，而且能更进一步的建设反馈回路，应用范围更广，实验精度高，误差较小。
