【专利】一种新型压缩机自限位排气阀片、排气阀片组件、压缩机(专利号:201911140759.9)

专利号：201911140759.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：珠海格力节能环保制冷技术研究中心有限公司
专利分类号：F04B39/10(20060101)

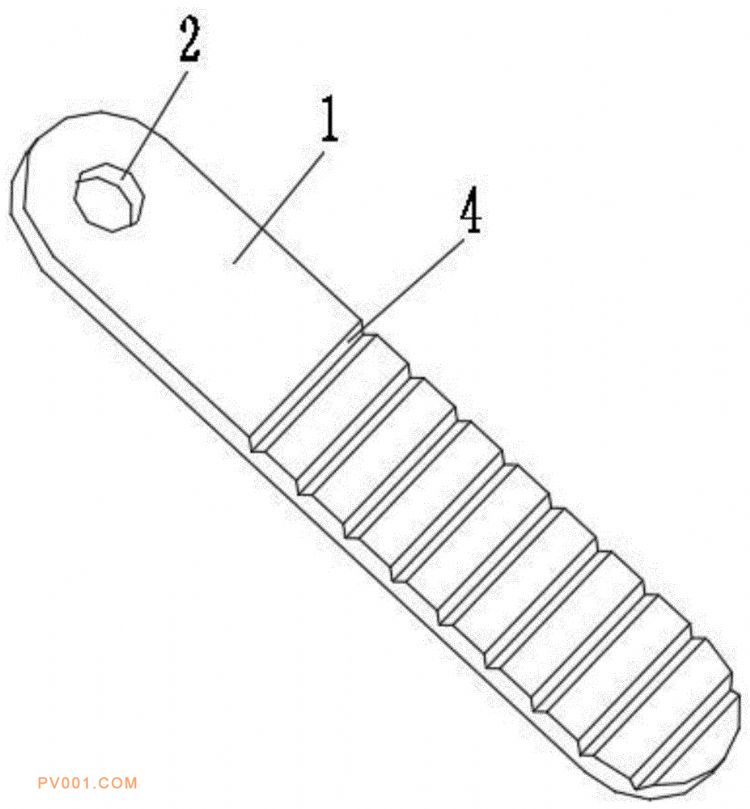

专利摘要：公开（公告）日:2020-05-05摘要:一种新型压缩机自限位排气阀片、排气阀片组件、压缩机，涉及压缩机技术领域，该新型压缩机自限位排气阀片包括阀片,阀片的一端沿阀片的厚度方向开设有安装孔，阀片的表面沿阀片的厚度方向开设有横穿阀片的凹槽。通过在阀片的一端开设安装孔将阀片安装固定在阀座上，同时通过在阀片的表面沿阀片的厚度方向开设横穿阀片的凹槽，当压缩机排气时，阀片因为气体的冲击而产生弯曲，此时凹槽开口会随着阀片弯曲角度增大而慢慢减小，当阀片弯曲达到一定角度时，凹槽全部闭合，能够阻止阀片继续弯曲，从而实现阀片弯曲过程中的自动限位，因而可以去掉挡板，消除了阀片与挡板往复冲击带来的噪音和阀片的疲劳断裂，同时可以减少排气阀片组件的零件数量。
