【专利】一种新型组焊阀(专利号:201911275707.2)

专利号：201911275707.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：合肥宁泰真空设备有限公司
专利分类号：F16K11/22(20060101)

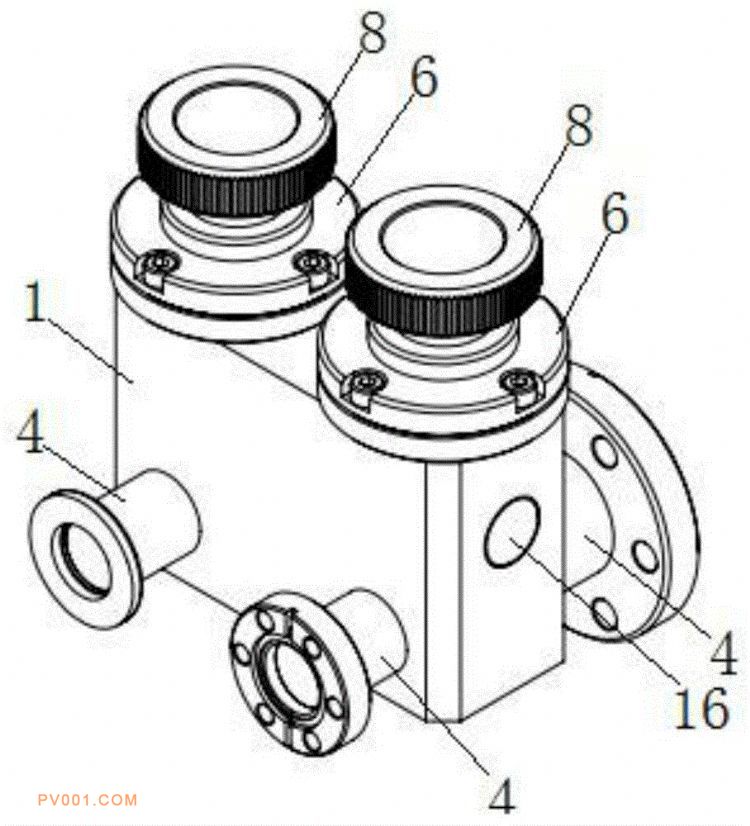

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开了一种新型组焊阀，属于阀门领域，包括阀体，阀体的顶面平行的设置有两个相互连通的阀腔，阀体的侧壁上设置有两个分别与两个阀腔底面连通的流体进口，阀体还设置有与其中一个阀腔连通的流体出口；阀腔均配置有阀组件，阀组件包括阀盖、阀座、阀杆、手柄和挡板；阀座成型在阀腔底面，阀盖固定在阀腔的顶面；手柄可转动的连接在阀盖上；阀体与阀盖之间设有密封压环；阀杆上端与手柄螺纹连接，阀杆与密封压环滑动连接；挡板固定连接在阀杆的下端；阀杆外壁套设有波纹管，波纹管连接在密封压环和挡板之间。本发明设计合理，结构简单，能够有效的降低泄露几率，提高阀体寿命。
