【专利】一种气路集成块及阀块组件(专利号:202010051009.0)

专利号：202010051009.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：哈尔滨鼓润生物技术有限公司
专利分类号：F15B13/02(20060101)

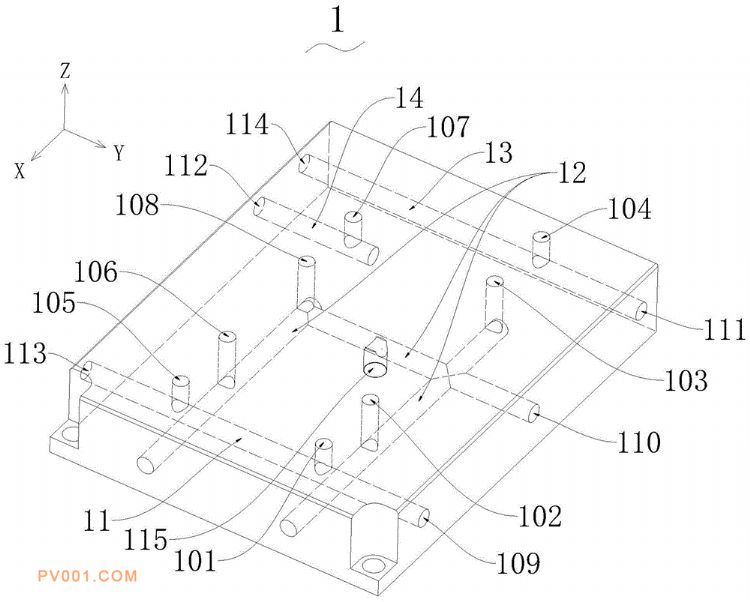

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供了一种气路集成块和气路阀块组件，所述气路集成块上设有进气口、工作气口、出气口、第一过气口、第二过气口、第三过气口和第四过气口，所述工作气口用于通过管路与执行件连接以驱动所述执行件；且所述气路集成块的内部设有第一气路通道、第二气路通道和第三气路通道；其中，所述进气口和所述第一过气口通过所述第一气路通道连通，所述第二过气口、所述第三过气口和所述工作气接口通过所述第二气路通道连通，所述第四过气口和所述出气口通过所述第三气路通道连通。本发明中通过将三个气路通道集成在气路集成块上，减小了气路所占用的空间；同时，也减少了管路的连接，不仅能够有效地减少气路阀块组件的漏气点、降低了装配难度。
