【专利】一种具有卸荷控制通道的先导式溢流阀(专利号:202010073783.1)

专利号：202010073783.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江高宇液压机电有限公司
专利分类号：F15B13/02(20060101)

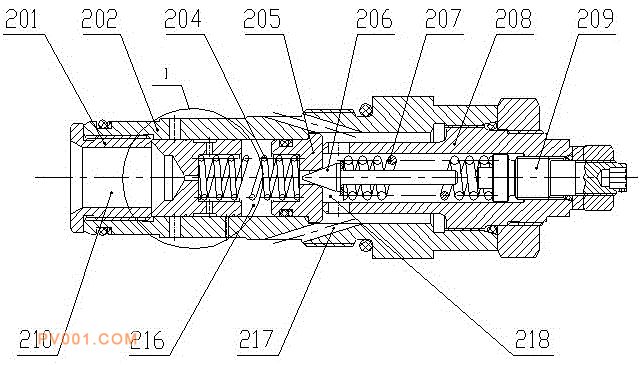

专利摘要：公开（公告）日:2020-05-05摘要:本发明涉及液压技术领域，尤其涉及一种具有卸荷控制通道的先导式溢流阀，设有卸荷控制通道，卸荷控制通道由阻尼孔、环形槽、径向孔及旁路回油孔，旁路回油孔轴向贯穿主阀芯，并连通进油前腔与进油后腔；环形槽开设在主阀芯外圆表面上；径向孔径向设在主阀芯上，连通环形槽与进油后腔；旁路回油孔径向设在主阀体上，连通进油后腔与回油道；环形槽与旁路回油孔保持接通，进油后腔卸荷。本发明的导阀座与导阀芯磨损次数减小，调压弹簧作用次数减小，大大提高溢流阀的使用可靠性及使用寿命，当系统压力达到溢流阀设定值时，自动低压卸荷，从而延长各液压元件的使用寿命，减小系统发热，同时有很好的节能减排效果。
