【专利】一种封闭式电动插板阀门(专利号:201911407884.1)

专利号：201911407884.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏高中压阀门有限公司
专利分类号：F16K3/02(20060101)

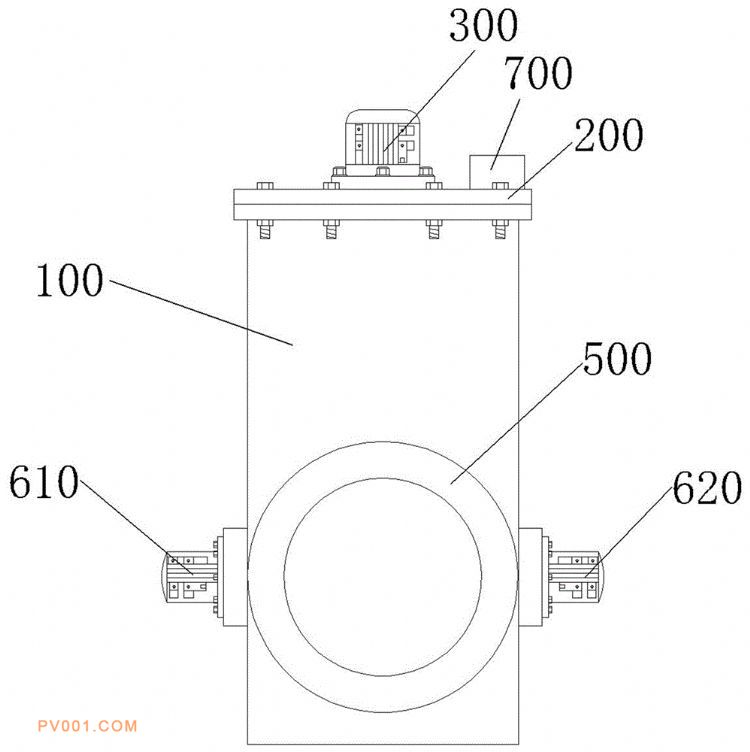

专利摘要：公开（公告）日:2020-05-05摘要:本发明公开的属于阀门技术领域的一种封闭式电动插板阀门，包括阀门腔，阀门腔的顶部通过螺栓与顶板的底部固定连接，顶板的顶壁螺接有第一电机，第一电机的输出轴与第一丝杆的顶端固定连接，第一丝杆的外壁与螺纹套的内壁螺动连接，螺纹套的前侧壁与阀板的后壁顶部焊接，阀板的左右侧壁分别向内水平开有第一固定插孔和第二固定插孔，阀门腔的左右侧壁分别固定连接有第二电机和第三电机，第二电机的输出轴与第二丝杆固定连接，第二丝杆的外壁与第一固定插块的内腔螺动连接，第三电机的输出轴与第三丝杆固定连接，第三丝杆的外壁与第二固定插块的内腔螺动连接，本发明为阀板提供更加牢固的固定，减小管道震动对插板与电机连接强度的影响。
