【专利】一种低功耗电磁阀驱动控制装置和方法(专利号:201910242010.9；109826996B)

专利号：201910242010.9;109826996B
专利状态：有权
专利类型：[发明授权]
专利申请人：甘逸然
专利分类号：F16K31/06(20060101)

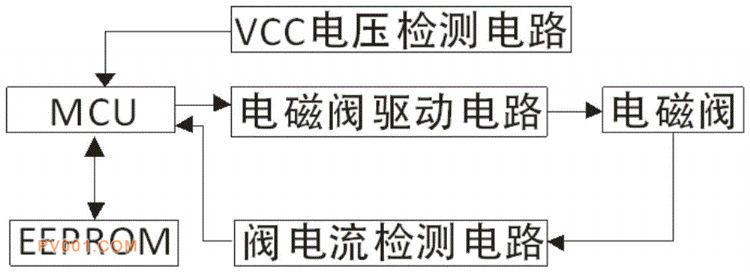

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种低功耗电磁阀驱动控制装置，涉及电磁阀技术领域。包括电压检测电路、阀电流检测电路、微控制器、电磁阀驱动电路、存储单元；其中电压检测电路用于当微控制器工作上电时检测电子锁电池电压；阀电流检测电路用于实时检测电磁阀的电流；微控制器，用于根据接收的电池电压作为基准电压，自动匹配电磁阀最佳驱动电流，通过电磁阀驱动电路发出模拟PWM脉冲波形，驱动电磁阀工作；电磁阀驱动电路，用于根据微控制器发出的PWM脉冲波形驱动电磁阀工作；存储单元，用于存储电磁阀最佳驱动电流、基准电压及波形等参数。本发明还提出一种低功耗电磁阀驱动控制方法。本发明提出的低功耗电磁阀驱动装置和方法成本低，通用性强，易推广。
