【专利】一种用于阀门检测的抱紧装置(专利号:201911369600.4)

专利号：201911369600.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：温州职业技术学院
专利分类号：B25B11/00(20060101)

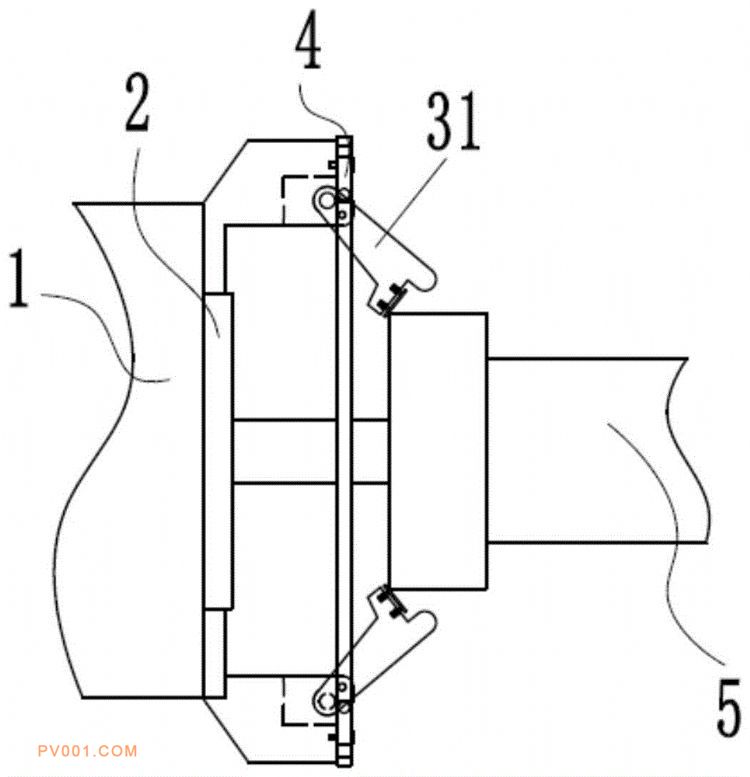

专利摘要：公开（公告）日:2020-05-05摘要:本申请提供了一种用于阀门检测的抱紧装置，包括：抱紧爪盘，抱紧爪盘包括环形均匀设置的三个Y形卡爪，Y形卡爪包括主卡爪和固定设置在主卡爪的内侧面上的侧卡爪，主卡爪沿抱紧爪盘的径向面摆动设置在机架的端面上；锁定装置，锁定装置包括三个锁扣，锁扣枢接在机架上，锁扣与Y形卡爪对应设置，且锁扣的旋转轴与抱紧爪盘的轴线平行，锁扣的驱动杆的前端作用在相邻的锁扣的弧形槽内使三个锁扣能够实现联动，锁扣的卡凸可卡合在对应的Y形卡爪的锁槽内使抱紧爪盘保持抱紧状态。本申请提供的用于阀门检测的抱紧装置，采用机械结构自动直接抱紧阀门法兰盘，使用方便，工作稳定。
