【专利】活塞式止回阀(专利号:201811267124.0)

专利号：201811267124.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：南充市大禹水务科技有限责任公司
专利分类号：F16K15/12(20060101)

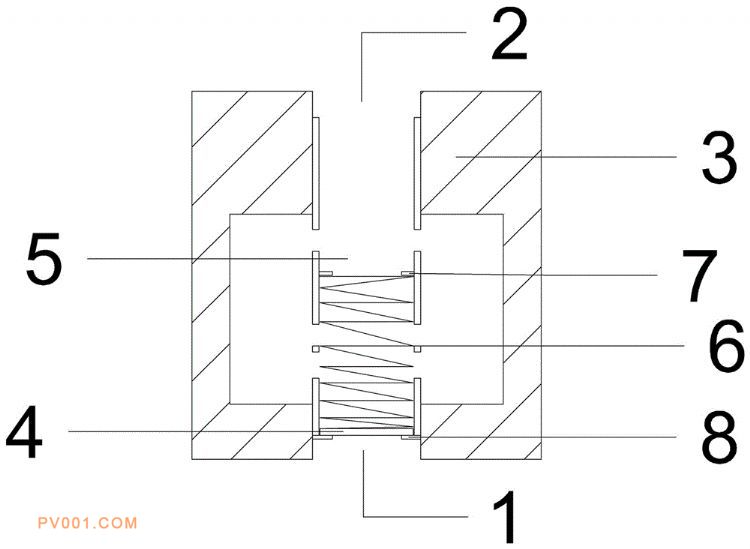

专利摘要：公开（公告）日:2020-05-05摘要:活塞式止回阀，本发明包括进水口（1）、出水口（2）、阀体（3），阀芯（5），其特征在于，下部为凸形的圆筒形阀体腔内螺纹或焊接有镂空圆筒形阀芯，阀芯中上部内腔上设有圆环上挡板（7），底部设有圆环下挡板（8），阀瓣（4）为圆板镶嵌于阀芯腔体内，位于圆环下挡板上，阀芯腔内设有圆筒形弹簧（6），弹簧一端抵于阀芯内腔上的圆环上挡板上，另一端则抵于圆板阀瓣上，阀芯与阀瓣、弹簧间设有间隙。本发明改传统中心杆固定阀瓣为阀芯内壁固定阀瓣，有效减小部件摩擦，延长使用寿命。
