【专利】一种轨道阀阀门阀位定位监测装置和监测方法(专利号:201910032235.1；109737234B)

专利号：201910032235.1;109737234B
专利状态：有权
专利类型：[发明授权]
专利申请人：北京市燃气集团有限责任公司
专利分类号：F16K37/00(20060101)

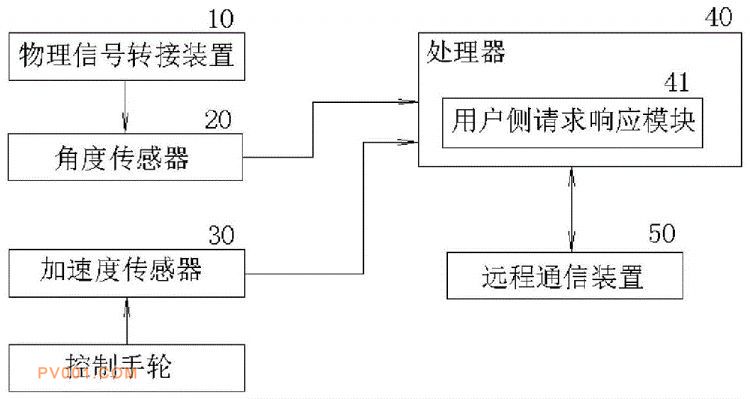

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供了一种轨道阀阀门阀位定位监测装置和监测方法，解决现有阀门开度信息无法可靠远程反馈的技术问题。装置包括：物理信号转接装置，用于将与阀门开度正相关的位移变化信号转换为倾斜角度信号；角度传感器，用于受控采集所述物理信号转接装置的角度信号；加速度传感器，用于采集控制手轮运动平面内的加速度信号；处理器，用于根据所述加速度信号激活或休眠，激活后根据预置控制策略将所述角度信号形成阀门开度数据，并控制数据的发送和接收；远程通信装置，用于受控建立数据发送和接收的传输链路。将现有的阀门开度对应的有限长度量程以物理方式映射到较大的角度量程，实现采用高级传感器技术进行精确测量同时提高轨道阀运维阶段的可靠性。
