【专利】三阶段比例控制阀(专利号:201880060800.9)

专利号：201880060800.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：斯坦蒂内有限责任公司
专利分类号：F02M59/46(20060101)

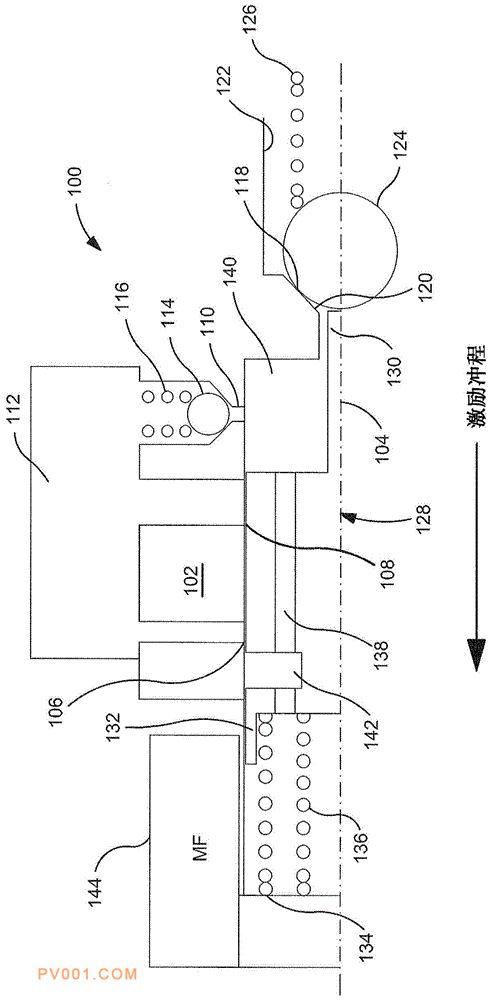

专利摘要：公开（公告）日:2020-05-05摘要:用于高压燃料泵的利用激励来关闭的螺线管操作的滑阀型入口控制阀能相对于具有三个入口供给端口和入口止回阀构件的套筒可变地定位，以实现泵操作的三个阶段：从低压供给泵到共轨的跛行回家低压流动、没有流动到共轨、以及到共轨的计量流量。该滑阀包括在滑阀的前端处流体地连接到流体容积的轴向延伸的内部通道、以及在滑阀的后端处的控制端口，该控制端口可选择性地对准以流体地连接端口。不同长度的两个弹簧单独或一起将滑阀朝向入口止回阀的开口偏压。
