【专利】一种单向顺序阀(专利号:201810046460.6；108223473B)

专利号：201810046460.6;108223473B
专利状态：有权
专利类型：[发明授权]
专利申请人：玉环鸿创阀门有限公司
专利分类号：F15B13/02(20060101)

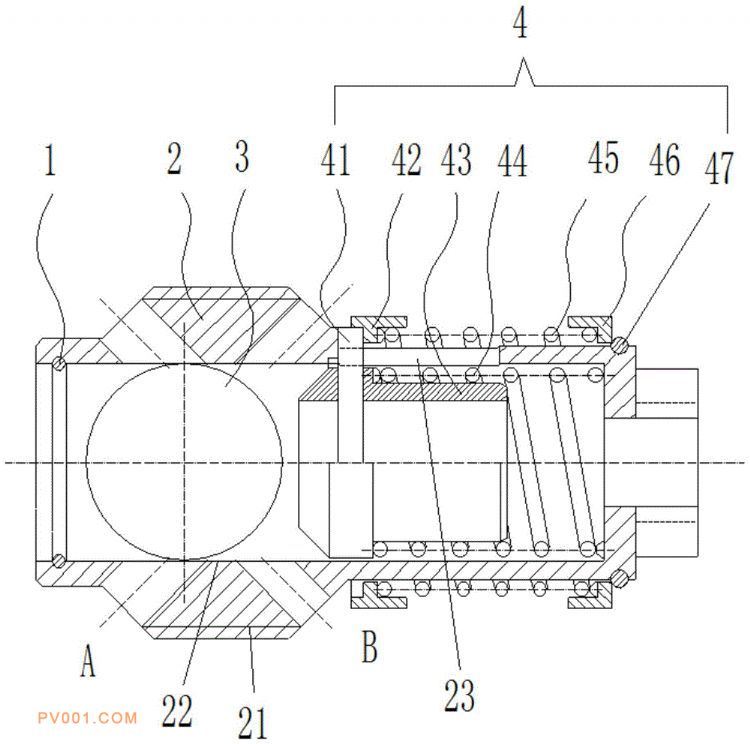

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种单向顺序阀，包括有阀体，阀体设有油口A和油口B，阀体内孔在油口A和油口B之间形成有隔离段，阀体右侧侧壁上设有连接槽；挡片，其固定设在所述阀体内孔左侧的卡槽内；钢球，其滑动设置在阀体内孔中，钢球位于左限位时其抵在挡片上，油口A和油口B相连通，钢球位于所述阀体隔离段时油口A和油口B隔断；压力控制组件，其设在阀体的右侧，压力控制组件设置成：当油口A的压力作用在所述钢球上不足以克服所述压力控制组件的作用力时，钢球位于阀体的隔离段；当油口A的压力推动钢球克服压力控制组件的作用力向右滑动脱离所述阀体隔离段时，油口A和油口B相连通。其优点在于：集单向阀和顺序阀于一体，结构合理、紧凑，流阻小。
