【专利】一种球阀(专利号:201921137602.6)

专利号：201921137602.6
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江华卓流体设备有限公司
专利分类号：F16K5/06(20060101)

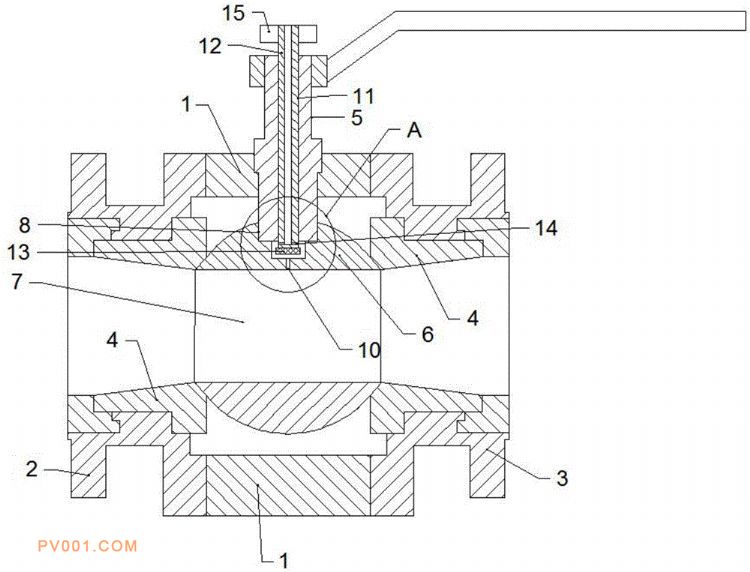

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提出了一种球阀，包括阀体，阀体由中间阀体、左阀体、右阀体组成，左阀体和右阀体分别连接在中间阀体的左右两侧，左阀体和右阀体上分别设有阀座，中间阀体上连接有阀杆，阀杆的下端连接有球体，球体与阀座密封配合，球体中间设有供流体流过的中间流道，球体的上端设有连接槽，阀杆的下端与连接槽固定连接，连接槽的底部设有泄压槽，泄压槽的底部设有泄压孔，泄压孔用于连通泄压槽和中间流道，阀杆中心设置一贯穿其上下两端的螺纹孔，螺纹孔内连接一个泄压管，泄压管的上端为开口设置，泄压管的下端为封闭设置，泄压管的下端设有封堵垫，封堵垫正对泄压孔设置，泄压管的侧壁上设有开孔，开孔用于连通泄压槽和泄压管内部。
