【专利】一种法兰蝶阀试验工装(专利号:201921934748.3)

专利号：201921934748.3
专利状态：有权
专利类型：[实用新型]
专利申请人：天津巨孚流体控制设备有限公司
专利分类号：G01M13/003(20190101)

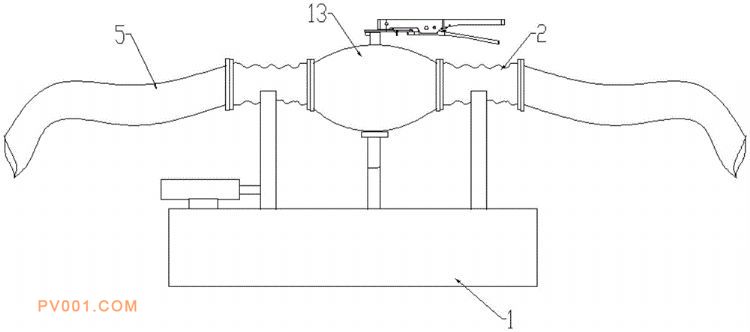

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型创造提供了一种法兰蝶阀试验工装，包括基台，在基台上对应的设有两测试头，测试头包括波纹管段，在波纹管段两端分别设有用于与蝶阀本体上法兰连接的近端法兰，以及与加压管路连接的远端法兰；所述近端法兰和远端法兰上均设有若干连接孔；至少一个所述测试头固定在驱动机构上，通过驱动机构调整两所述测试头的间距。本实用新型创造提供的试验工装中，待测阀门可方便快捷的安装在两测试头之间，连接过程中不必强拉硬扭，提高了工装的使用寿命，同时，连接过程中不必完全严丝合缝的对正，即可实现可靠的连接，有效减轻了工人的负担。
