【专利】一种螺纹连接闸阀铜阀体(专利号:201921307117.9)

专利号：201921307117.9
专利状态：有权
专利类型：[实用新型]
专利申请人：青海康讯交通工程有限公司
专利分类号：F16K3/02(20060101)

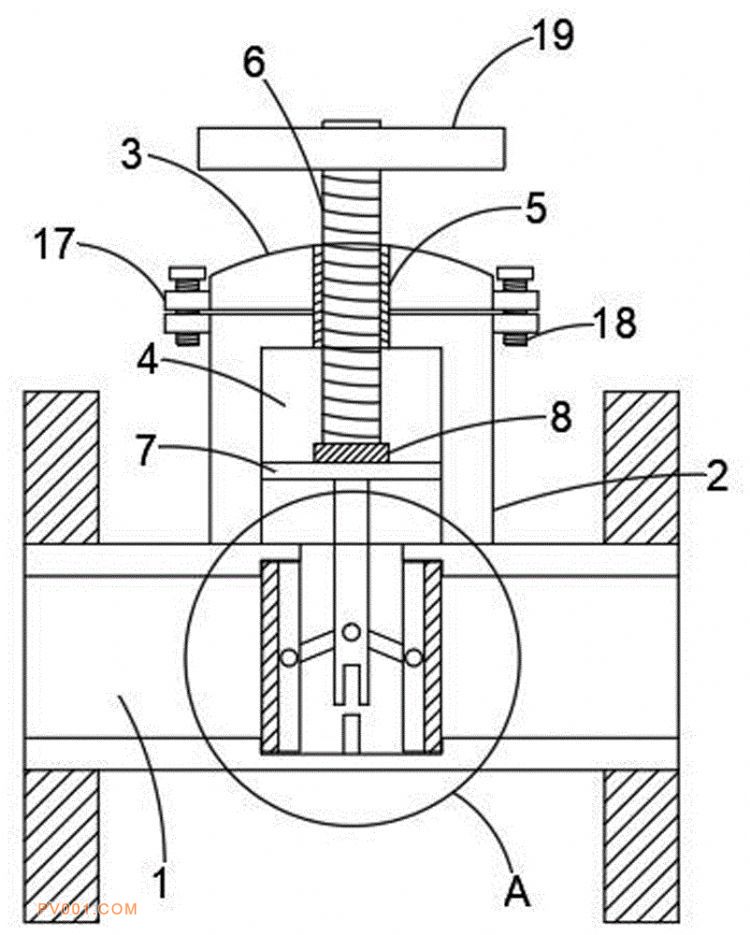

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种螺纹连接闸阀铜阀体,包括阀座，所述阀座的上侧壁固定安装有阀箱，所述阀箱的上侧壁连接有阀盖，所述阀箱的内部开设有空腔，所述阀盖的内部和阀箱的上侧壁均开设有竖直设置的第一螺纹槽，所述第一螺纹槽内螺纹连接有螺纹杆，所述螺纹杆的上端外壁固定连接有手轮，所述阀箱的内部滑动连接有横板，所述横板的上侧壁安装有轴承，所述螺纹杆的下端插设在轴承的内部，所述横板的下侧壁固定安装有主阀板，所述主阀板的下端中部转动连接有转动杆。本实用新型通过设置主阀板和从阀板，实现更好的对阀体开启与闭合，通过转动杆带动密封板阀座的内侧壁抵触，有效防止液体或气体泄漏。
