【专利】一种专用角型高压调节阀(专利号:201921320564.8)

专利号：201921320564.8
专利状态：有权
专利类型：[实用新型]
专利申请人：重庆新华林自控仪表有限公司
专利分类号：F16K3/30(20060101)

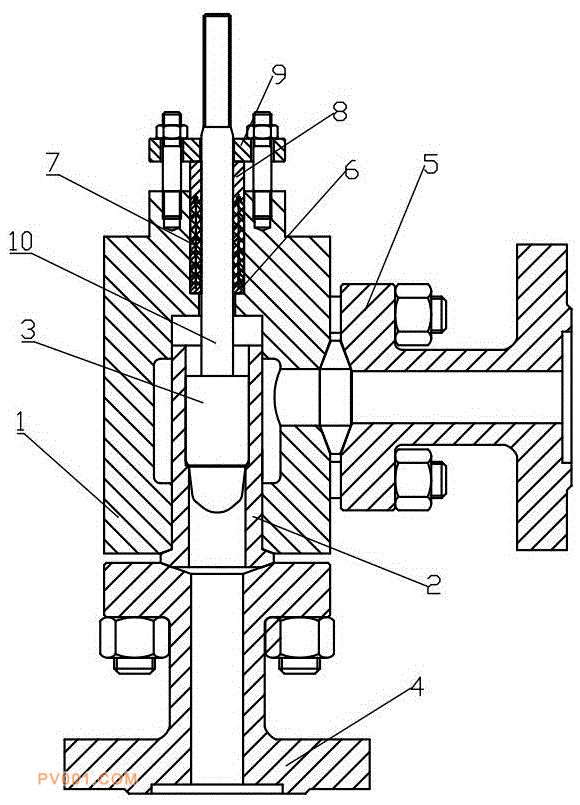

专利摘要：公开（公告）日:2020-05-08摘要:一种专用角型高压调节阀，包括：阀体,所述阀体内侧设有阀座，所述阀座内设有阀芯，所述阀芯内侧插设阀杆，所述阀杆下端套设下接管，所述下接管通过双头螺栓连接阀体，所述阀体侧面通过双头螺栓连接右接管，所述阀杆上部与阀体之间至下而上依次设有下衬垫、填料、填料压垫、填料压板，所述填料压板侧面与阀体通过双头螺栓连接。其钛合金材质的阀体重量轻，机械强度比钢好，各种耐腐蚀性能高，同时阀芯阀座采用哈氏合金，这样更能增加阀门使用寿命，与接管连接密封处采用透镜密封垫，双头螺栓固定，减少了更换阀门的次数，减少成本。
