【专利】一种能够降低压力损失的电磁阀(专利号:201921275614.5)

专利号：201921275614.5
专利状态：有权
专利类型：[实用新型]
专利申请人：贝德凯利电气(深圳)有限公司
专利分类号：F16K31/06(20060101)

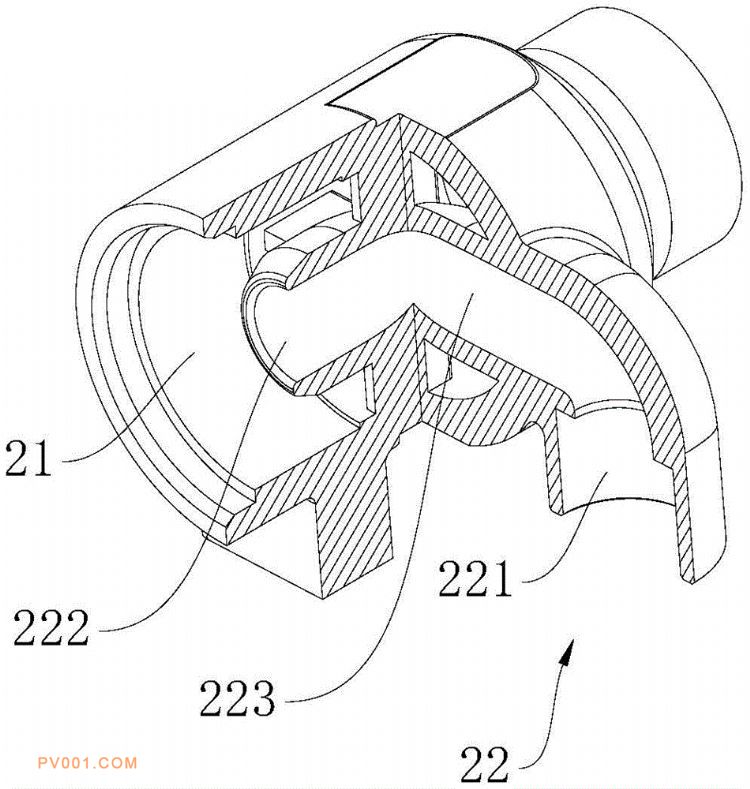

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种能够降低压力损失的电磁阀，包括阀芯组件，以及阀体；所述阀体进液腔，以及出液腔，所述出液腔包括外露于所述进液腔的出口部、径向穿设于进液腔的平滑过渡连接部、以及设置于所述出液腔内沿所述出液腔长度方向设置的入口部，所述平滑过渡连接部的两端分别与所述出口部和所述入口部贯通连接；所述阀芯组件包括动阀芯，以及设置于所述动阀芯靠近所述入口部一端的密封垫，所述密封垫与所述入口部的端口相配合的一侧面设置有用于减少出液腔压力损失的保压位。以此结构设计，通过出液腔及其密封垫上的保压位的设置，使得液体流出时更加平滑顺畅，且能够有效减少因液体湍急及流动不畅而造成的压力损失。
