【专利】一种侧进水阀的配重进水结构(专利号:201921137702.9)

专利号：201921137702.9
专利状态：有权
专利类型：[实用新型]
专利申请人：泉州科发卫浴有限公司
专利分类号：F16K31/20(20060101)

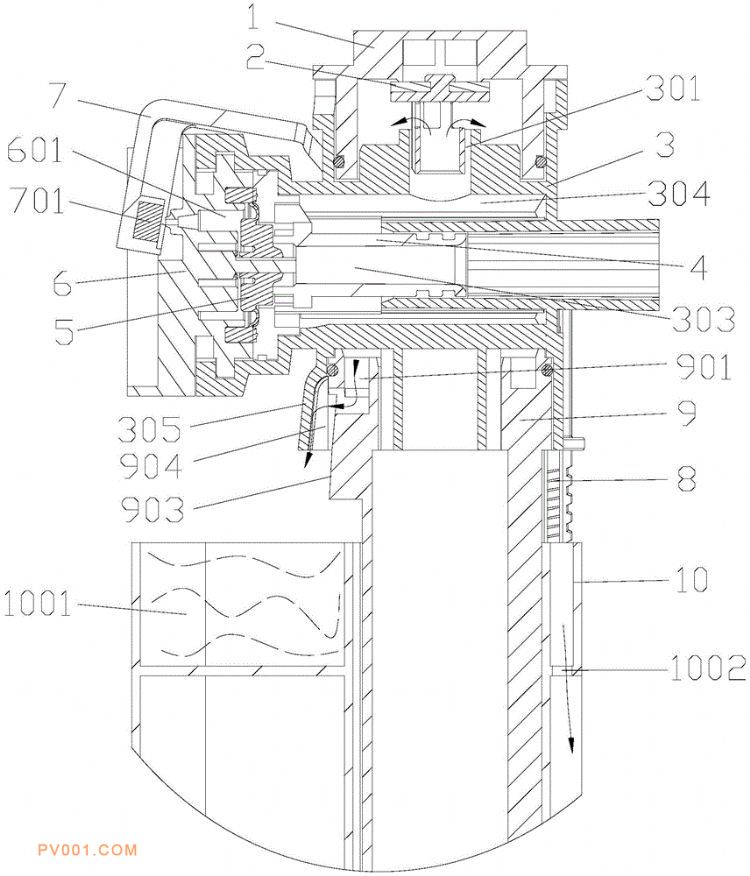

专利摘要：地址：362304 福建省泉州市南安市仑苍镇美宇阀门工业区888号公开（公告）日:2020-05-08摘要:本实用新型提供一种侧进水阀的配重进水结构，包括进水阀本体、套管、调节杆以及浮筒，所述进水阀本体的侧部开设有进水口，进水口上设有用于控制进水口启闭的止水组件，所述调节杆的上端与止水组件连接，调节杆的下端与浮筒连接，所述套管安装在进水阀本体上，所述浮筒套设在套管上，浮筒上设有配重腔，所述套管上设有用于向配重腔内补水的补水孔，所述套管上还设有用于保证水由补水孔平稳输出的缓冲结构。本实用新型通过在套管上设置蓄水腔，并且补水孔与蓄水腔底部连通，从而保证水流优先通过补水孔流出，进水阀本体的斜挡板和套管的斜导向板形成导向孔，确保高压时，水流不会四处乱溅，低压时，水流沿斜导向板流入浮筒配重腔内。
