【专利】一种蒸柜手动阀(专利号:201921464522.1)

专利号：201921464522.1
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市力特实业发展有限公司
专利分类号：F16K3/02(20060101)

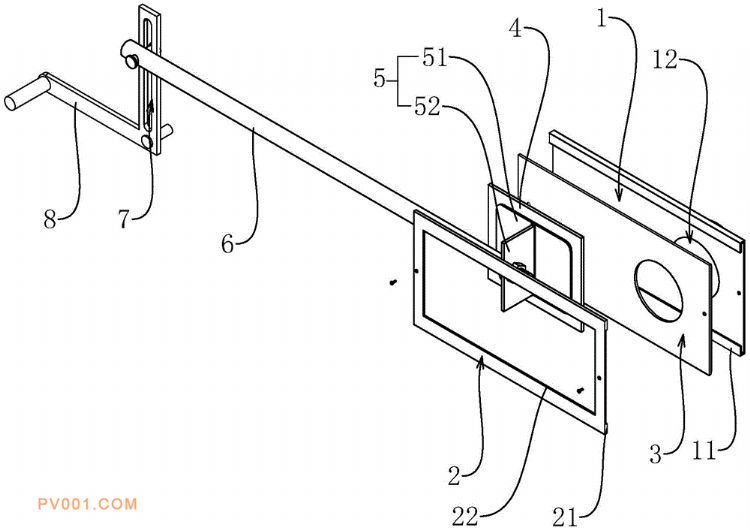

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及阀门的技术领域，尤其是涉及一种蒸柜手动阀，包括阀页，还包括内框片和外框片；所述内框片的外轮廓为矩形，其一侧设有蒸汽孔，所述蒸汽孔的直径不大于内框片长度的二分之一，内框片的上下两侧向水平外翻折再垂直相向翻折形成两条水平的卡口；所述卡口插接有滑动片，滑动片设有与蒸汽孔的位置相同的通孔；所述外框片为与内框片的外轮廓相同的矩形框片，外框片的上下两侧有与卡口抵接的卡块，内框片与外框片固定于蒸柜内；所述阀页为矩形，插接于卡块，并抵住滑动片，阀页长度为内框片长度的二分之一，阀页的外表面固定有推拉片；所述推拉片固定有推拉杆，推拉杆沿阀页移动方向滑动连接于蒸柜。本实用新型具有更好的气密性的效果。
