【专利】球密封止回阀(专利号:201921598670.2)

专利号：201921598670.2
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波华成阀门有限公司
专利分类号：F16K15/04(20060101)

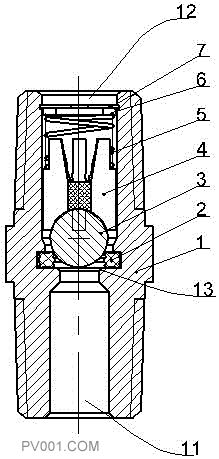

专利摘要：公开（公告）日:2020-05-08摘要:球密封止回阀，包括阀体、密封圈、球、球座、弹簧、垫圈、孔用弹簧卡圈；阀体上设置有进水口、出水口和斜面密封座；进水口与出水口之间通过球和密封圈密封隔断；其特征在于：止回阀有两个密封副，一个密封副是由球和密封圈组成的软密封，第二个密封副是由球和斜面密封座组成的硬密封；当由于高温引起的软密封失效时，由球和斜面密封座组成的硬密封依然能够防止介质倒流；以球作为密封组件，重复定位密封效果好；密封圈设计成X形，弹性变形敏感，只要很小的压力就能实现密封，可以减少弹簧力，实现低压密封。
