【专利】一种针式密封结构泄气阀(专利号:201921408271.5)

专利号：201921408271.5
专利状态：有权
专利类型：[实用新型]
专利申请人：崔国英
专利分类号：F16K17/02(20060101)

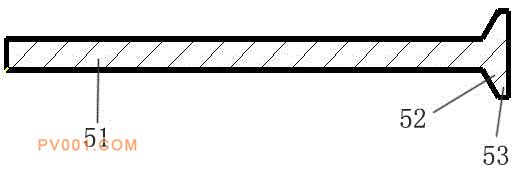

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提出一种针式密封结构泄气阀，包括阀体，阀体内设有T形的密封腔，密封腔与阀体上的泄气口连通，所述的密封腔内设有T形的密封件，密封件与密封腔的阶梯处密封配合，密封件内设有T形的气孔，气孔内设有顶杆，顶杆包括大圆柱段和小圆柱段，大圆柱段通过圆台段过渡至小圆柱段，大圆柱段位于气孔的大直径孔段，圆台段与气孔的阶梯处密封配合，小圆柱段位于气孔的小直径孔段。本实用新型的优点：在保证密封效果的前提下，简化密封件和顶杆的配合结构，装置更加简单，成本更加低廉；提高了密封件的定位，特别是在大气体压强作用下，顶杆的位移不明显。
