【专利】一种新式软密封闸阀加密锁(专利号:201921471413.2)

专利号：201921471413.2
专利状态：有权
专利类型：[实用新型]
专利申请人：池州市中智阀门科技有限公司
专利分类号：F16K35/16(20060101)

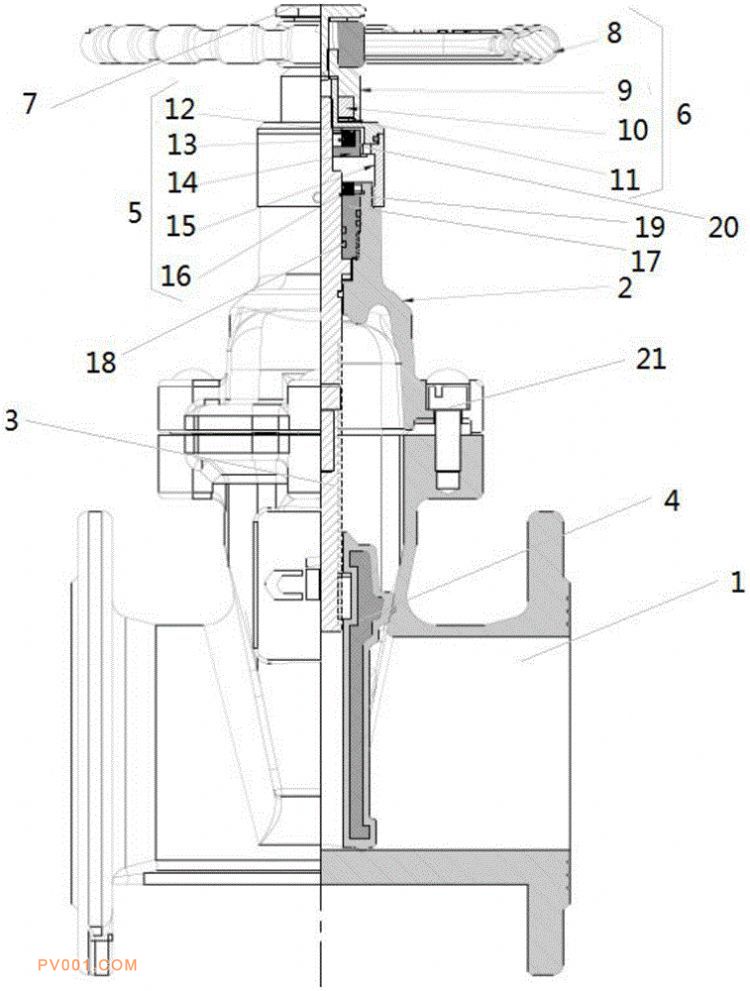

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种新式软密封闸阀加密锁，包括阀体、阀盖、阀杆、阀瓣、锁机构和钥匙机构，所述阀盖通过固定螺栓固定在阀体上，所述阀杆依次穿过阀盖和阀体，所述阀杆上连接有阀瓣，所述阀盖顶端设置有钥匙机构，所述钥匙机构包括手轮螺栓、手轮、钥匙主体、磁环一和卡簧，所述手轮通过手轮螺栓安装在阀杆上，所述阀盖顶端设置有钥匙主体和磁环一，所述磁环一下方设置有卡簧，所述钥匙机构下方设置有锁机构，所述锁机构包括锁盖、磁环二、浮动件、锁主体和磁环三，所述锁盖、磁环二、浮动件和磁环三均设置在锁主体中，所述磁环二和浮动件设置在锁盖下方，所述磁环三设置在锁主体下方。
