【专利】一种新式软密封闸阀(专利号:201921472211.X)

专利号：201921472211.X
专利状态：有权
专利类型：[实用新型]
专利申请人：池州市中智阀门科技有限公司
专利分类号：F16K3/02(20060101)

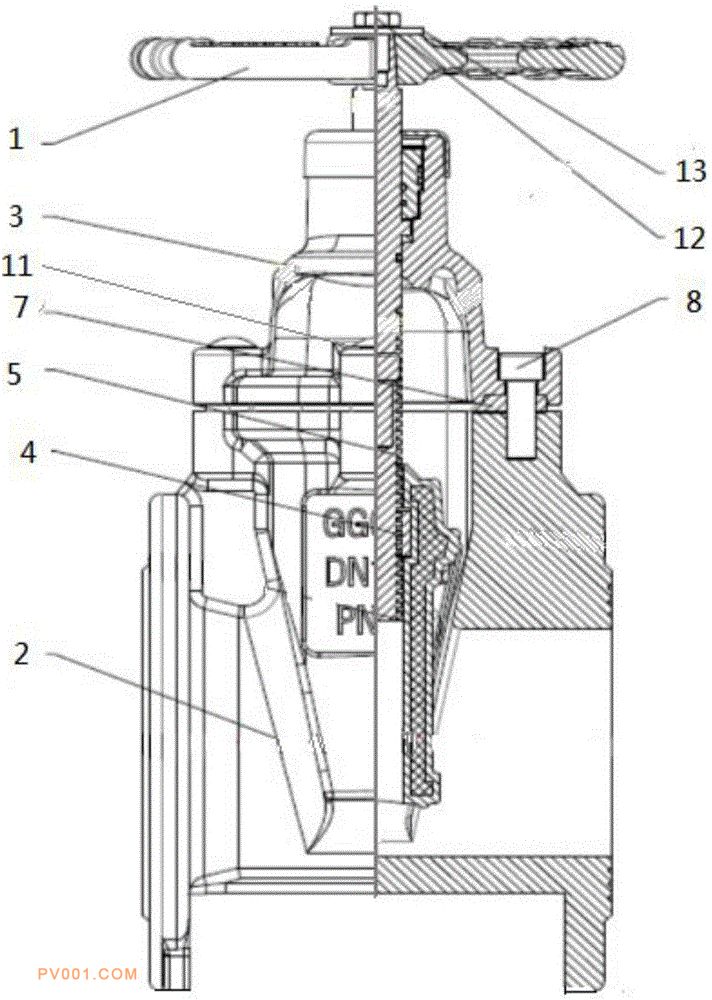

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种新式软密封闸阀，包括转动盘、阀体、阀盖、阀杆、阀办、铜螺母、中头垫和螺栓，所述阀盖和阀体之间通过螺栓连接，所述阀体和阀盖之间设置有中头垫，所述阀杆依次穿过阀盖和阀体，所述阀杆上端设置有转动盘，所述阀盖与阀杆之间设置有铜螺母，所述阀杆上设置有定位环，所述铜螺母上设置有若干密封件，所述阀办设置在阀杆上，所述阀办上端设置有凸台，所述凸台与阀盖的凹槽相互契合。本实用新型方便更换密封件，具有优良的上密封效果，设置的中头垫能够及时补偿阀体与阀盖之间的松动，防止外漏，本实用新型结构简单，操作方便，实用性强。
