【专利】一种整体预装配的止回阀密封阀瓣(专利号:201921323661.2)

专利号：201921323661.2
专利状态：有权
专利类型：[实用新型]
专利申请人：上海艾柯林节能技术研究有限公司
专利分类号：F16K15/03(20060101)

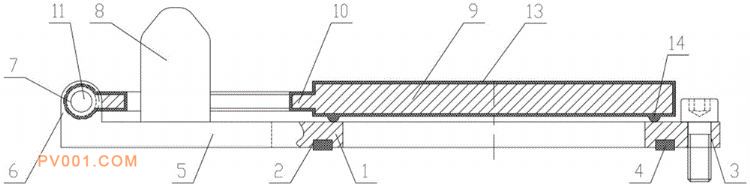

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种整体预装配的止回阀密封阀瓣，涉及阀门装配技术领域，包括密封圆环，密封圆环的两个自由端均固定连接延伸托板，所述延伸托板远离密封圆环的一端固定连接旋转耳，所述旋转耳上贯穿开设有定位穿孔，所述延伸托板的顶部中央固定连接限位导板，密封圆环的上方设有阀瓣，阀瓣靠近旋转耳的一端固定连接连接板，连接板远离阀瓣盘的一端固定连接旋转圆柱，本实用新型装置的结构原理简单清晰，将原本的瓣和体及盖的多方配合省略，直接将密封组合独立出来，通过密封圆环上的紧固孔固定在阀体的阀座面上，可避免铸件问题以及加工精度对阀门的密封效果的影响，而且装配简单快捷，合格率高。
