【专利】一种Y型弹簧止回阀(专利号:201920387037.2)

专利号：201920387037.2
专利状态：有权
专利类型：[实用新型]
专利申请人：温州昌佳阀门有限公司
专利分类号：F16K15/06(20060101)

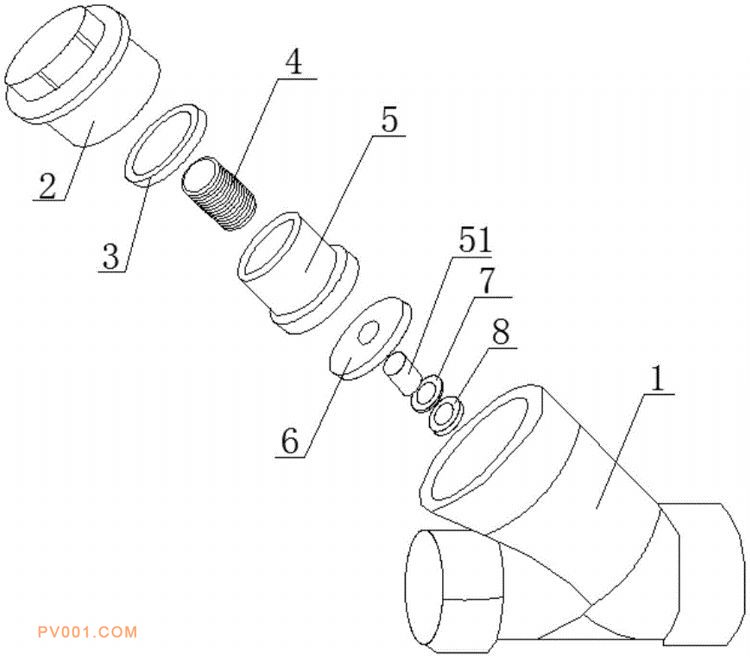

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及止回阀技术领域，具体为一种Y型弹簧止回阀，包括Y型结构的阀体和阀盖，所述阀体的进水和出水两端之间的贯通空腔中插接有防止出水端回水的止回装置，且所述止回装置与旋转在该空腔上端的阀盖相连接，阀盖位于该空腔内一端连接有导向套。弹簧设置在止回桶和阀盖下端的导向套内，弹簧不会与流体介质接触，流体介质不会对弹簧腐蚀，延长了弹簧的使用寿命；通过在阀瓣的下部设置配重环，提升止回装置的重力，使得阀瓣在关闭时达到全行程关闭，提升密封性能；通过在止回桶的外侧面设置弧形槽，当流体介质发生回流时，流体冲击到止回桶上的弧形槽内，对止回装置起到向下压的作用力，提升止回阀的止回效果。
