【专利】一种自带均压功能的三杆蝶阀(专利号:201921581550.1)

专利号：201921581550.1
专利状态：有权
专利类型：[实用新型]
专利申请人：秦皇岛中青冶金阀门有限公司
专利分类号：F16K1/22(20060101)

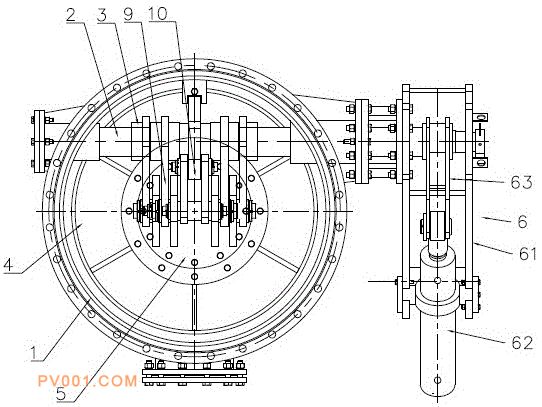

专利摘要：公开（公告）日:2020-05-08摘要:一种自带均压功能的三杆蝶阀，其特征在于：轴套套设在旋转主轴外，且轴套内壁与旋转主轴外壁之间对应形成有凹槽与固定键；蝶板通过第一三杆机构与轴套联动连接，且蝶板上设有均压口，均压板设置在阀体内并与均压口相对应，且均压板通过第二三杆机构与旋转主轴联动连接。其优点在于，旋转主轴与轴套之间通过凹槽与固定键的配合关系，使得旋转主轴与轴套之间存在一定相对旋转空间，使得在蝶板动作开启阀门之前，均压板会先行动作，打开蝶板上的均压口以实现蝶板两端阀体内均压的目的，因此蝶板开启时，更加省力轻松。
