【专利】一种减少压力损失的双板止回阀阀体(专利号:201921550443.2)

专利号：201921550443.2
专利状态：有权
专利类型：[实用新型]
专利申请人：天津银河阀门有限公司
专利分类号：F16K27/02(20060101)

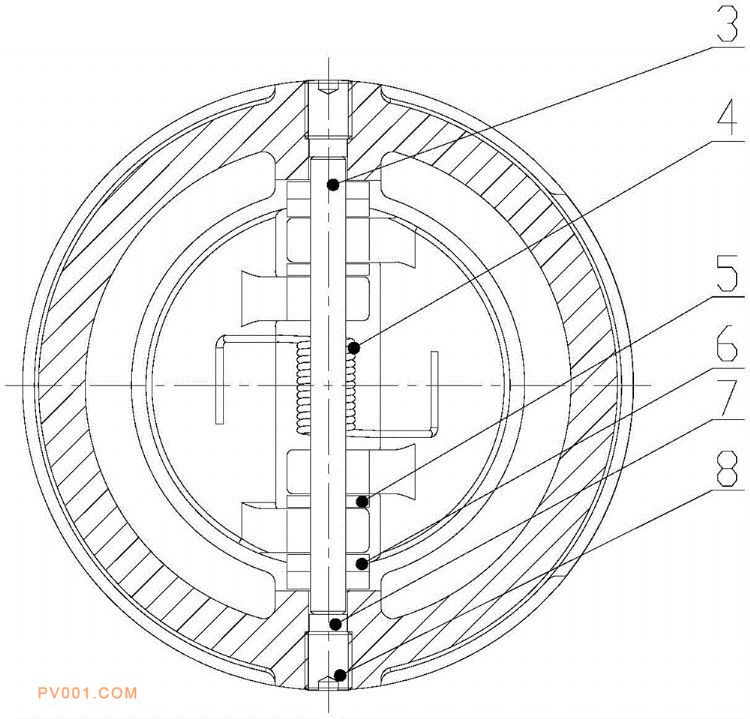

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种减少压力损失的双板止回阀阀体，属于阀门技术领域，包括阀体、第一垫圈、紧固件；所述阀体内设置有碟板；所述碟板垂直于阀体的中心轴，进而将阀体的内腔分割为进水腔和出水腔；所述碟板通过碟板轴与阀体连接；碟板轴垂直于阀体的中心轴，碟板轴的中心位置套接有弹簧；其特征在于，进水腔为进口口径大于出水口径的锥形孔，出水腔的内壁为圆弧结构。在上述方案中：阀门内腔的突然扩大会导致流体阻力增加，增大压力损失，而流线型内腔就相当于在管道中装设了导流片，流体会沿着弧形内腔顺利流向收缩后的直管段，大大减小了阀门阻力；同时圆弧下端会形成稳定的漩涡环，漩涡环同样会起到导流的作用，减小阀门阻力也很显著。
