【专利】水冷阀板以及插板阀(专利号:201921465742.6)

专利号：201921465742.6
专利状态：有权
专利类型：[实用新型]
专利申请人：川北真空科技(北京)有限公司
专利分类号：F16K49/00(20060101)

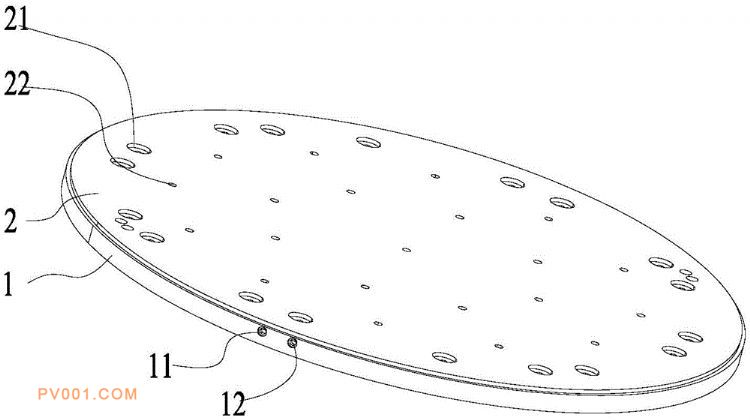

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种水冷阀板以及插板阀，包括基板以及盖板，基板的上表面布设有冷却水道槽组，基板的侧面开设有与冷却水道槽组相连接的进水口和出水口，冷却水道槽组内设有隔开进水口和出水口的挡水块；盖板盖设于基板上，且盖板的外缘与基板外缘密封连接。本实用新型提供的水冷阀板以及插板阀，在进水口和出水口之间设置挡水块，从而使得水流可以经进水口流至冷却水道槽组内并循环后由出水口流出，形成循环冷却水流通道，盖板完整直接盖设于基板上，可以对冷却水道槽组进行统一的封堵，并将盖板的外缘和基板外缘密封，避免了漏水的现象，密封效果好且加工方法简单，仅边缘密封连接，焊缝较少，减小了较多的加工工序。
