【专利】一种便携式换流站阀冷系统运行状态在线监测分析装置(专利号:201921168280.1)

专利号：201921168280.1
专利状态：有权
专利类型：[实用新型]
专利申请人：国网浙江省电力有限公司检修分公司
专利分类号：许昌许继晶锐科技有限公司

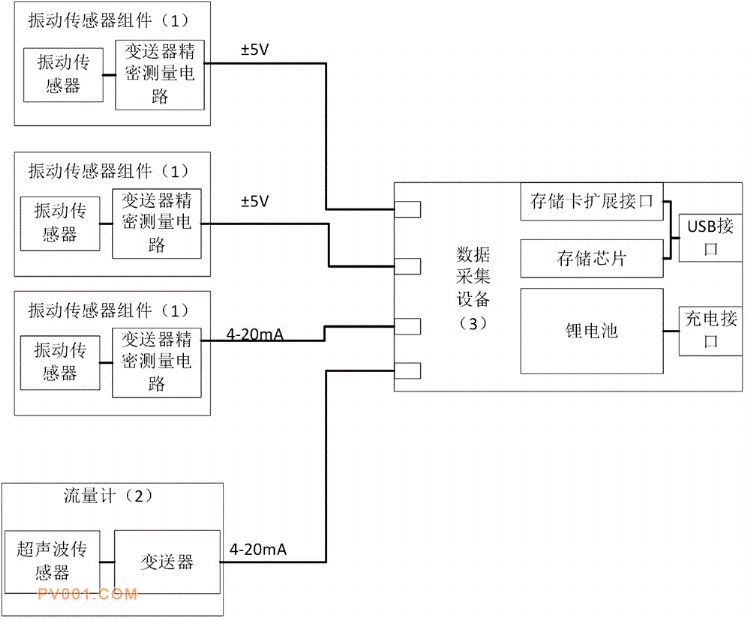

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种便携式换流站阀冷系统运行状态在线监测分析装置，涉及换流站阀冷系统监测技术领域。目前运行人员通过单独的流量测试仪和振动测试仪开展换流站阀冷系统现场检查判断，各个测试仪信号无法直接对比分析，无法实现不同测试仪之间的数据实时性和同步性，缺少综合判断、快速准确检测现场设备故障的有效手段。本装置包括便携箱、收纳于便携箱中的带触摸屏的数据采集设备、3个振动传感器组件、1套夹持式流量计和连接附件，测试时，从便携箱中取出所有设备组件，并通过连接附件把夹持式流量计和三个振动传感器组件连接到数据采集设备上。可方便地实现流量和振动测试数据的实时数据比对分析，快速准确的检测出现场设备故障。
