【专利】一种安全性高的锻钢止回阀(专利号:201920653356.3)

专利号：201920653356.3
专利状态：有权
专利类型：[实用新型]
专利申请人：特阀江苏流体机械制造有限公司
专利分类号：F16K15/03(20060101)

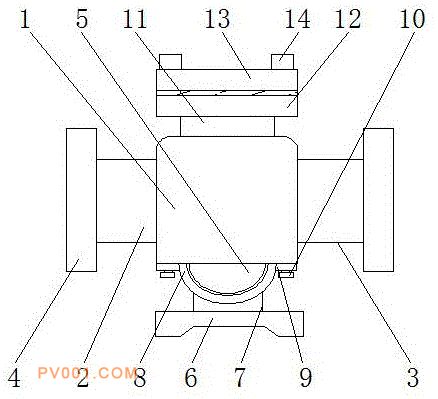

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种安全性高的锻钢止回阀，包括阀体和基座，所述阀体的两侧外壁中间位置分别垂直焊接有进液管和出液管，且阀体的下表面中间位置设置有固定块，所述基座的上表面中间位置垂直设置有凸块，且凸块的上表面固定安装有弧形套，所述弧形套的两侧外壁顶部位置均设置有安装板，且安装板和阀体之间活动连接有螺栓，所述阀体的上表面中间位置垂直焊接有中空管，且中空管的外表面底部位置设置有沿边，所述沿边的上表面设置有顶盘，且顶盘和沿边之间设置有四组固定栓，所述中空管的内表面设置有密封套。本实用新型中，锻钢止回阀使用的安全性高且适用于多环境下的安装使用，同时，止流结构简单，生产成本低且装卸方便。
