【专利】一种管式直动溢流阀(专利号:201921236069.9)

专利号：201921236069.9
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州旭展机械有限公司
专利分类号：F15B13/02(20060101)

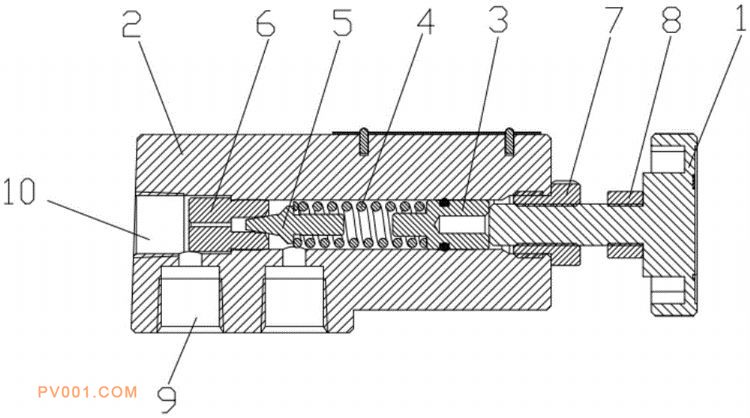

专利摘要：公开（公告）日:2020-05-08摘要:一种管式直动溢流阀，包括阀体、推杆、弹簧、顶针和阀座；所述阀体呈空心状，所述阀体一侧设有油路连接口，所述推杆、弹簧、顶针、阀座依次设置于阀体内，所述弹簧套接于推杆、顶针上，所述推杆收容于所述阀体内且与其滑动接触，所述顶针呈十字型状，所述顶针收容于所述阀座内且与其滑动接触，所述阀座顶靠阀体内表面且与其滑动接触，所述阀座靠近顶针一侧设有阀座孔，所述油路连接口设置于阀体靠近阀座一侧；所述阀体下方设有多个进油口，所述进油口与阀体内部连通，本实用新型阀体一侧呈敞开状，便于与后续管路使用连接；进油口口径大小与油路连接口口径相同，便于后续配套使用。
