【专利】双作用节流截止阀(专利号:201920762132.6)

专利号：201920762132.6
专利状态：有权
专利类型：[实用新型]
专利申请人：陕西金房能源科技有限公司
专利分类号：F16L21/06(20060101)

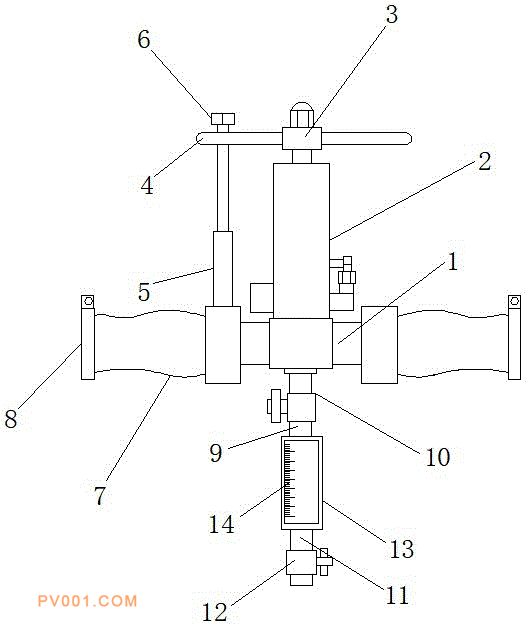

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了双作用节流截止阀，包括主管体、阀室、阀杆和转柄，所述主管体的两端皆固定连接有软管，所述主管体顶端的中间处通过焊接竖向固定连接有阀室，所述阀室的顶端插入有阀杆，且阀杆的顶端延伸至阀室外侧，所述阀杆顶端的两侧皆横向固定安装有转柄。该双作用节流截止阀通过设置有抱箍和密封垫圈，通过调节抱箍上的调节螺栓，将抱箍旋紧，使抱箍内侧的密封垫圈紧密贴合在管道外侧，起到了密封效果，即可对厚度不同的管道进行连接，同时，通过将固定螺栓穿过通孔，并将固定螺栓的底端固定于固定腔的底端，对转柄起到了限位效果，避免意外推动转柄的现象，进一步提升了该截止阀的实用性，结构简单、设计合理，因此便于推广。
