【专利】一种整体式多路阀用便拆的操作杆(专利号:201921274397.8)

专利号：201921274397.8
专利状态：有权
专利类型：[实用新型]
专利申请人：山西泓鼎伟机电设备有限公司
专利分类号：F16K31/60(20060101)

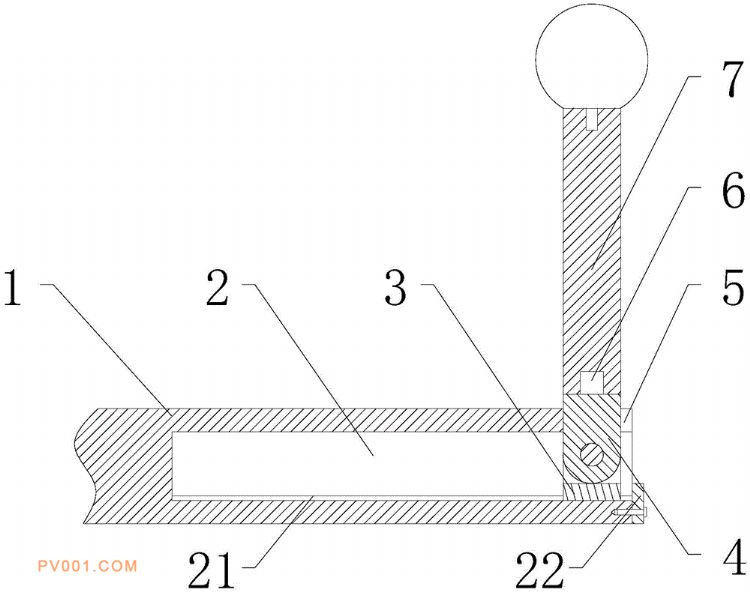

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供一种整体式多路阀用便拆的操作杆，包括阀体连接杆以及杆体，所述杆体下端连接活动杆，所述活动杆上端中间位置固定连接螺杆且螺杆与杆体螺纹连接，所述活动杆下端转动连接U型座，所述阀体连接杆内部开设正方形孔且正方形孔延伸至阀体连接杆右端，所述正方形孔内滑动连接U型座且U型座能沿着正方形孔左右移动，所述阀体连接杆上端右侧边缘位置开设卡槽且卡槽处在正方形孔上端，所述卡槽下端设置活动杆且活动杆贯穿卡槽并与杆体连接，该设计活动杆转动90°，使杆体从卡槽上移出并从竖直状态转成水平横向状态，并向左推动杆体，实现对杆体进行隐藏，有效防止杆体被误操作，安全性好。
